Bộ điều khiển SINON gzsinon — Giải pháp điều khiển đốt công nghiệp từ SINON
Tổng quan bộ điều khiển gzsinon
Bộ điều khiển gzsinon là dòng sản phẩm điều khiển đốt do Guangzhou SINON Combustion Technology Co., Ltd. phát triển, bao gồm các bộ điều khiển đánh lửa (burner controller) dòng SCU và bộ điều khiển xung (pulse controller) dòng SPC. Đây là những thiết bị đảm nhiệm vai trò trung tâm trong hệ thống đốt công nghiệp — từ đánh lửa an toàn, giám sát trạng thái ngọn lửa đến điều khiển công suất đốt theo xung.
SINON thiết kế các bộ điều khiển này với mạch kỹ thuật số tích hợp và chip điều khiển hiệu suất cao, đáp ứng nhiều chuẩn truyền thông công nghiệp như Profibus-dp và Profinet. Tùy theo dòng sản phẩm, người dùng có thể lựa chọn loại tích hợp biến áp đánh lửa (SCU 4.x, SCU 3.1) hoặc loại lắp tủ điều khiển (SCU 2.2).
Thông số kỹ thuật
Bộ điều khiển đánh lửa (Burner Controller)
| Thông số | SCU 2.2 | SCU 3.1 | SCU 4.1 | SCU 4.2 |
|---|---|---|---|---|
| Thương hiệu | SINON | SINON | SINON | SINON |
| Dòng sản phẩm | Digital burner controller | Integrated burner controller | Intelligent burner controller | Intelligent burner controller |
| Chức năng chính | Đánh lửa an toàn, giám sát ngọn lửa | Đánh lửa an toàn, giám sát ngọn lửa | Đánh lửa an toàn, giám sát ngọn lửa | Đánh lửa an toàn, giám sát ngọn lửa |
| Tích hợp biến áp đánh lửa | ✗ | ✓ | ✓ | ✓ |
| Bảo vệ (IP) | IP40 | IP54 | IP54 | IP54 |
| Vỏ | — | Hợp kim nhôm | Hợp kim nhôm | Hợp kim nhôm |
| Vị trí lắp đặt | Trong tủ điều khiển | Cạnh burner | Cạnh burner | Cạnh burner |
| Hiển thị | Trạng thái, dòng phát hiện, mã lỗi | Trạng thái, dòng phát hiện, mã lỗi | Trạng thái, dòng phát hiện, mã lỗi | Trạng thái, dòng phát hiện, mã lỗi |
| Kích hoạt từ xa | ✓ | — | — | — |
| Truyền thông | — | — | Profibus-dp, Profinet | Profibus-dp, Profinet |
| Chức năng tùy chọn | — | — | Cao nhiệt, purge, áp suất | Cao nhiệt, purge, áp suất |
Bộ điều khiển xung (Pulse Controller)
| Thông số | SPC 108 | SPC 216 |
|---|---|---|
| Thương hiệu | SINON | SINON |
| Dòng sản phẩm | Pulse controller | Pulse controller |
| Kênh đầu vào dòng | 2 | 4 |
| Vùng kiểm soát nhiệt | 1–2 | ≥ 1 |
| Kênh đầu ra | 8 | 16 |
| Tiếp điểm chuyển mạch | 16 | 16 |
| Chế độ xung | 4 chế độ | 4 chế độ |
| Thiết kế | Modular | Modular |
Đặc điểm nổi bật
Mạch kỹ thuật số tích hợp, chip điều khiển hiệu suất cao

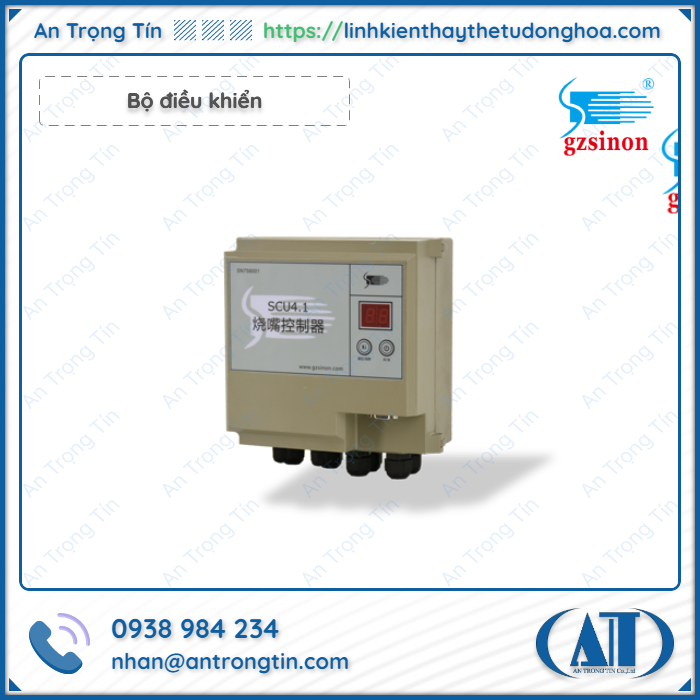

Các bộ điều khiển gzsinon sử dụng mạch kỹ thuật số và chip điều khiển hiệu suất cao, cho khả năng vận hành ổn định và đáng tin cậy. Với SCU 4.x, sản phẩm hỗ trợ đấu dây cứng (hard wiring), truyền thông Profibus-dp và Profinet — giúp tích hợp dễ dàng vào hệ thống điều khiển trung tâm (PLC/DCS).

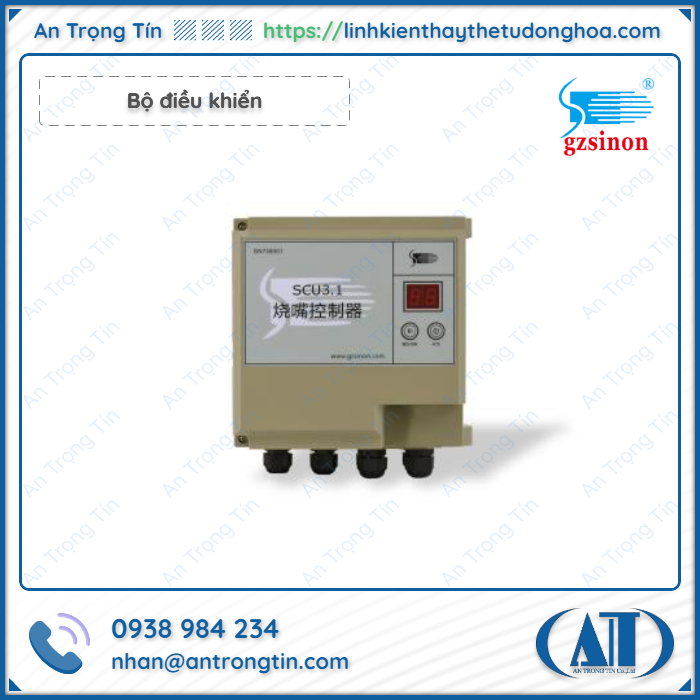

Tích hợp biến áp đánh lửa (SCU 3.1, SCU 4.x)
SCU 3.1 và SCU 4.x được tích hợp sẵn biến áp đánh lửa bên trong, giúp loại bỏ tủ điều khiển đánh lửa truyền thống. Nhờ đó giảm không gian lắp đặt và đơn giản hóa hệ thống dây. Vỏ hợp kim nhôm nhẹ cho phép lắp đặt ngay cạnh burner.
Hiển thị trạng thái và mã lỗi
Màn hình trên panel hiển thị trạng thái làm việc, dòng phát hiện hoặc mã lỗi — hỗ trợ kỹ thuật viên chẩn đoán và phân tích sự cố nhanh chóng mà không cần thiết bị đo ngoài.
Bảo vệ môi trường cao

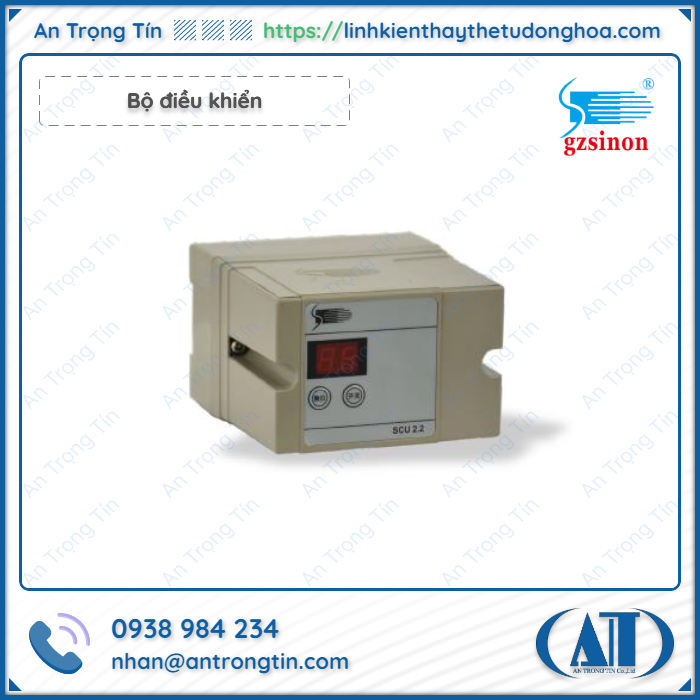

SCU 3.1 và SCU 4.x đạt chuẩn bảo vệ IP54 — chống bụi và nước bắn, phù hợp lắp đặt trong môi trường công nghiệp khắc nghiệt. SCU 2.2 đạt IP40 và phải lắp trong tủ điều khiển.
Điều khiển xung linh hoạt (SPC 108/216)
Bộ điều khiển xung SPC 108/216 nhận tín hiệu từ bộ điều khiển nhiệt độ và chuyển thành tín hiệu xung để điều khiển hệ thống đốt. Với 4 chế độ xung tùy chọn, người dùng có thể tinh chỉnh chu kỳ đóng/mở burner để đạt độ chính xác kiểm soát nhiệt cao.
Ưu điểm và hạn chế
Ưu điểm
- ✅ Thiết kế nhỏ gọn, tích hợp cao (SCU 3.1, SCU 4.x tích hợp biến áp đánh lửa)
- ✅ Đa dạng lựa chọn — từ điều khiển cơ bản (SCU 2.2) đến điều khiển thông minh có truyền thông (SCU 4.x)
- ✅ Hỗ trợ chuẩn truyền thông Profibus-dp, Profinet trên dòng SCU 4.x
- ✅ Hiển thị mã lỗi giúp chẩn đoán nhanh
- ✅ IP54 trên SCU 3.1 và SCU 4.x — chịu được môi trường khắc nghiệt
- ✅ Thiết kế modular trên dòng SPC — dễ mở rộng
Hạn chế
- ⚠️ SCU 2.2 chỉ đạt IP40 — bắt buộc lắp trong tủ điều khiển
- ⚠️ SCU 4.x yêu cầu kiến thức về Profibus/Profinet để khai thác hết tính năng truyền thông
- ⚠️ SPC 108/216 chỉ hỗ trợ đầu vào dòng (current input) — cần bộ điều khiển nhiệt độ có ngõ ra dòng tương ứng
Sản phẩm phù hợp cho ai?
Phù hợp cho
- Kỹ sư thiết kế hệ thống đốt — cần bộ điều khiển đánh lửa tích hợp cao cho lò công nghiệp
- Nhà tích hợp hệ thống — cần bộ điều khiển có truyền thông Profibus/Profinet để kết nối PLC
- Nhà máp luyện kim, gốm sứ — sử dụng burner điều khiển xung (SPC) cho lò nung
- Dây chuyền xử lý nhiệt — cần bộ điều khiển linh hoạt với nhiều vùng nhiệt độ
Không phù hợp cho
- Hệ thống đốt dân dụng quy mô nhỏ — sản phẩm SINON hướng đến ứng dụng công nghiệp
- Ứng dụng yêu cầu điều khiển analog liên tục (PID) không qua xung — SPC hoạt động theo nguyên lý on/off dạng xung
So sánh các dòng bộ điều khiển gzsinon
| Tiêu chí | SCU 2.2 | SCU 3.1 | SCU 4.x | SPC 108/216 |
|---|---|---|---|---|
| Loại | Burner controller | Burner controller | Burner controller | Pulse controller |
| Tích hợp biến áp | Không | Có | Có | Không |
| IP | IP40 | IP54 | IP54 | — |
| Truyền thông | — | — | Profibus, Profinet | — |
| Lắp đặt | Trong tủ | Cạnh burner | Cạnh burner | Trong tủ |
| Ứng dụng chính | Đánh lửa + giám sát | Đánh lửa + giám sát | Đánh lửa + giám sát + truyền thông | Điều khiển xung burner |
Hướng dẫn lựa chọn
Khi chọn bộ điều khiển gzsinon cho hệ thống, cân nhắc các yếu tố sau:
- Nhu cầu truyền thông: nếu cần kết nối PLC/DCS qua Profibus hoặc Profinet → chọn SCU 4.x
- Vị trí lắp đặt: nếu lắp cạnh burner → SCU 3.1 hoặc SCU 4.x (IP54); nếu lắp tủ → SCU 2.2
- Điều khiển công suất: nếu cần điều khiển burner theo xung → SPC 108 (8 kênh) hoặc SPC 216 (16 kênh)
- Số vùng nhiệt: 1–2 vùng → SPC 108; ≥ 2 vùng → SPC 216
Câu hỏi thường gặp (FAQ)
Bộ điều khiển gzsinon SCU 4.x hỗ trợ những chuẩn truyền thông nào?
SCU 4.1 và SCU 4.2 hỗ trợ đấu dây cứng (hard wiring), Profibus-dp và Profinet. Điều này cho phép tích hợp trực tiếp với hệ thống PLC/DCS mà không cần module chuyển đổi.
SCU 2.2 có thể lắp ngoài trời không?
Không. SCU 2.2 có bảo vệ IP40 — chỉ phù hợp lắp trong tủ điều khiển khô ráo. Nếu cần lắp ngoài trời hoặc gần burner, chọn SCU 3.1 hoặc SCU 4.x (IP54).
SPC 108 và SPC 216 khác nhau điểm nào?
SPC 108 có 2 kênh đầu vào dòng, 8 kênh đầu ra (16 tiếp điểm chuyển mạch). SPC 216 có 4 kênh đầu vào, 16 kênh đầu ra (16 tiếp điểm chuyển mạch). Chọn SPC 108 cho 1–2 vùng nhiệt, SPC 216 cho nhiều vùng hơn.
Bộ điều khiển SCU 3.1 có thay thế được tủ điều khiển đánh lửa truyền thống không?
Có. SCU 3.1 tích hợp biến áp đánh lửa trong vỏ hợp kim nhôm, có thể lắp trực tiếp cạnh burner để thay thế tủ điều khiển đánh lửa truyền thống, giúp giảm không gian lắp đặt và dây nối.
Làm thế nào để đọc mã lỗi trên bộ điều khiển gzsinon?
Tất cả các dòng SCU (2.2, 3.1, 4.x) đều hiển thị trạng thái làm việc, dòng phát hiện hoặc mã lỗi trực tiếp trên panel. Tham khảo tài liệu hướng dẫn của SINON để tra bảng mã lỗi chi tiết.
Kết luận
Bộ điều khiển gzsinon từ SINON cung cấp giải pháp toàn diện cho hệ thống đốt công nghiệp — từ đánh lửa an toàn, giám sát ngọn lửa đến điều khiển xung burner. Với các dòng sản phẩm từ SCU 2.2 cơ bản đến SCU 4.x hỗ trợ truyền thông Profibus/Profinet và SPC 108/216 điều khiển xung, người dùng có thể lựa chọn cấu hình phù hợp với từng ứng dụng cụ thể.
Liên hệ Công ty TNHH Kỹ Thuật Công Nghệ An Trọng Tín để được tư vấn chi tiết về bộ điều khiển gzsinon phù hợp với hệ thống đốt của bạn.
