Cảm biến dòng LEM tích hợp
LEM, nhà tiên phong trong công nghệ đo lường dòng điện hơn 50 năm, đã phát triển hai dòng cảm biến dòng tích hợp chính: GO series và HMSR series. Cả hai đều ứng dụng nguyên lý Hall-effect và đo vi sai (differential measurement) để loại bỏ lõi ferrite, giảm nhiễu và đảm bảo độ chính xác cao.
Công nghệ Hall-effect vi sai của cảm biến dòng LEM tích hợp
- Hai tế bào Hall đặt đối xứng quanh dây dẫn chính, thu nhận cùng một trường nhiễu và triệt tiêu khi hiệu chỉnh.
- Không sử dụng lõi từ giúp giảm độ trễ, mở rộng băng thông và loại bỏ hiện tượng từ tính dư.
Trọng tâm vào dòng sản phẩm cảm biến dòng LEM tích hợp
GO series (GO SME & GO SMS)
GO series là dòng cảm biến IC tích hợp tiêu chuẩn, kết hợp chi phí hợp lý và footprint nhỏ, phù hợp cho đo dòng AC/DC từ 8 A đến 75 A.

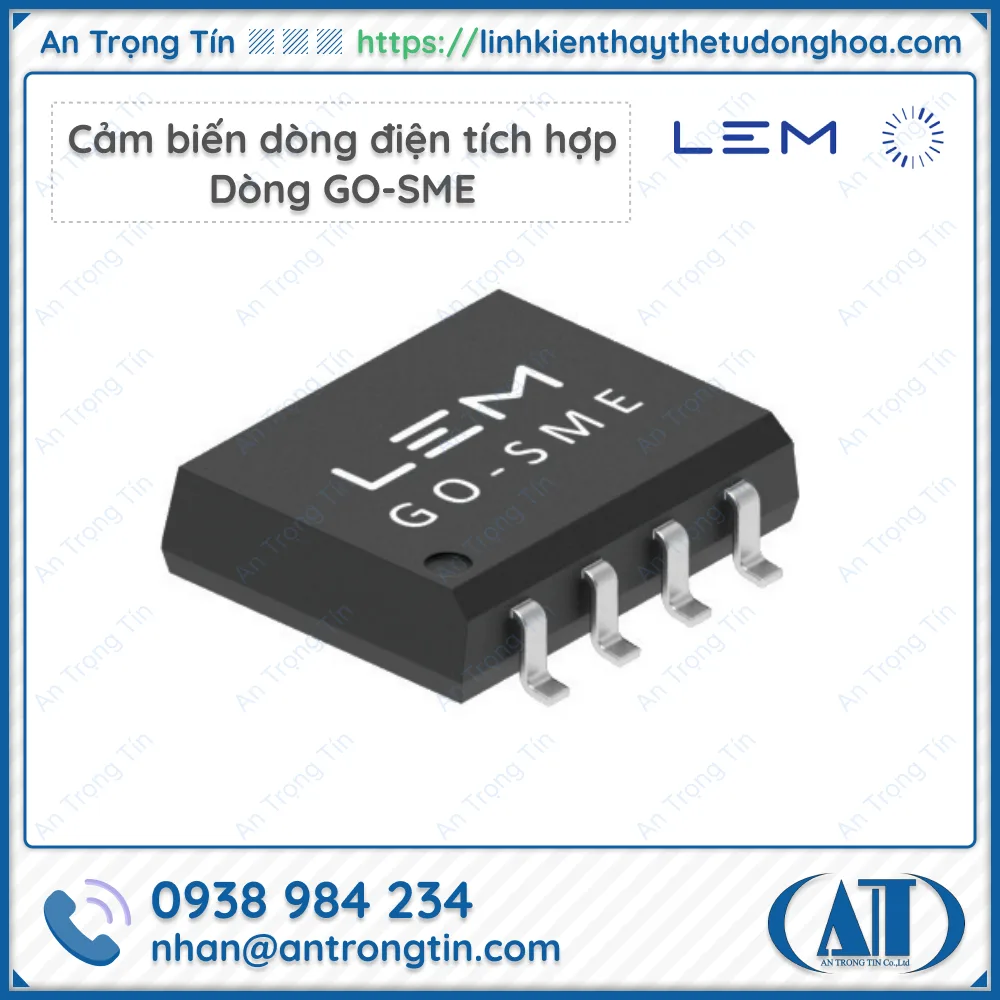

GO SME
- Dải đo: 50 A (multi-range)
- Điện trở suất: 0.9 mΩ
- Điện áp cấp: 5 V hoặc 3.3 V
- Băng thông: 300 kHz
- Khoảng cách cách ly: 4 mm
- Điện áp thử nghiệm: 2400 V RMS.

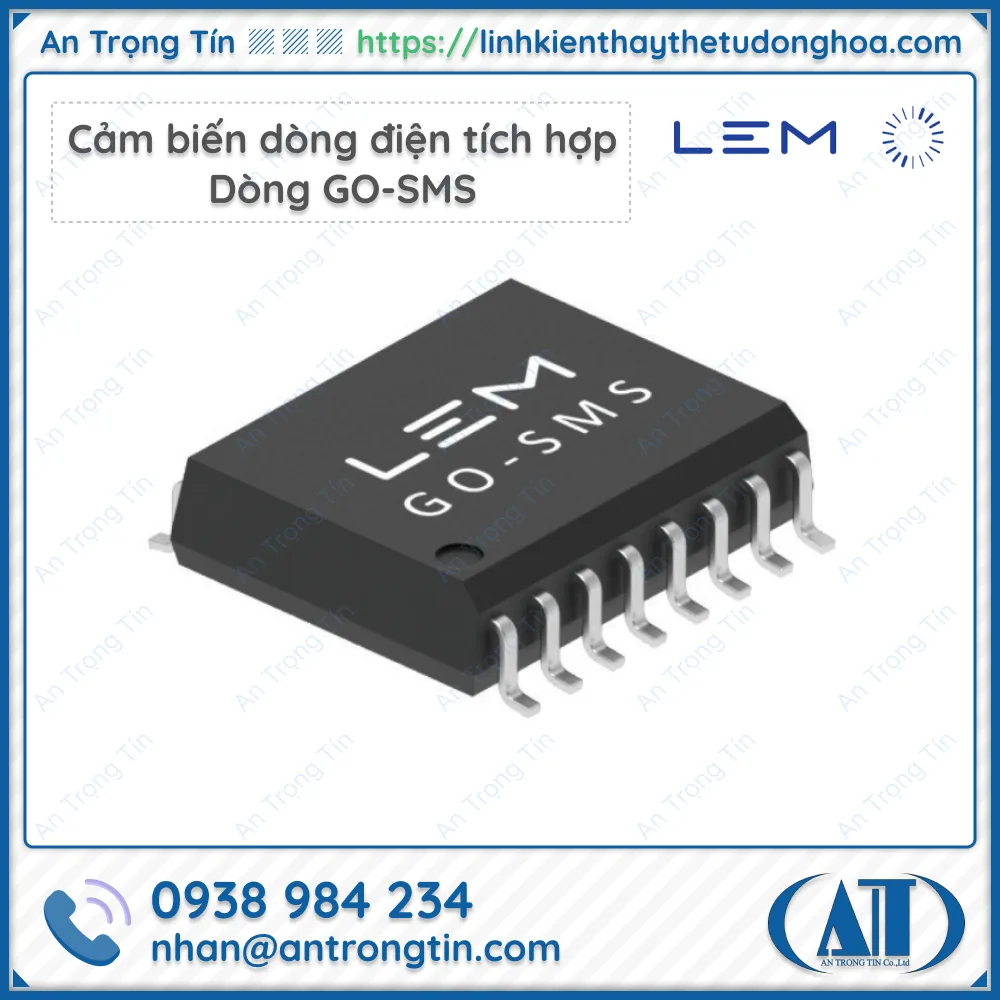

GO SMS
- Dải đo: 75 A (multi-range)
- Điện trở suất: 0.75 mΩ
- Điện áp cấp: 5 V hoặc 3.3 V
- Tính năng phát hiện quá dòng kép
- Khoảng cách cách ly: 7.4 mm
- Điện áp thử nghiệm: 4800 V RMS.
| Sản phẩm | Dải đo (A) | Điện áp cấp | Băng thông | Cách ly (dCl/dCp) | Điện áp thử (RMS) |
|---|---|---|---|---|---|
| GO 10-SME | 50 | 5 V/3.3 V | 300 kHz | 4 mm | 2400 V |
| GO 30-SMS | 75 | 5 V/3.3 V | 300 kHz | 7.4 mm | 4800 V |

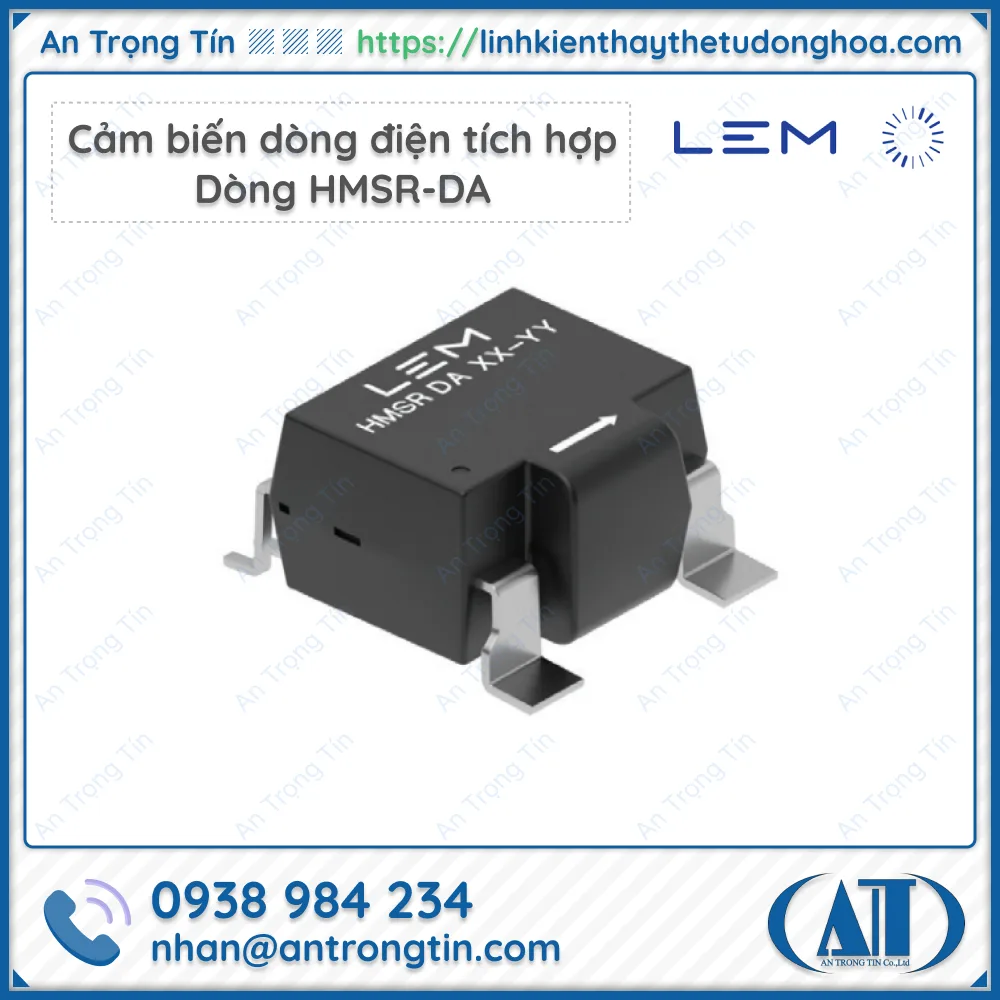

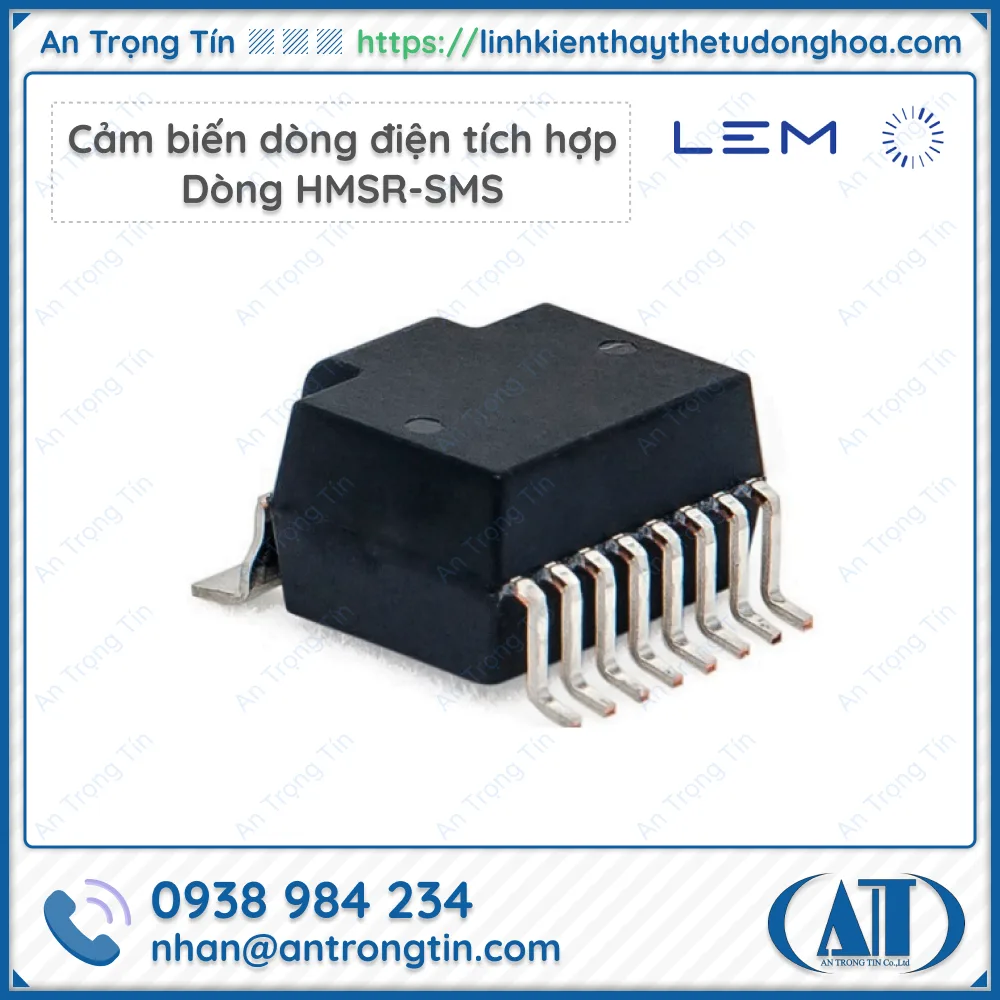

HMSR series
HMSR series là giải pháp tích hợp cách ly cao, thiết kế cho môi trường khắc nghiệt và dải dòng từ 6–30 Arms liên tục (75 A đỉnh), độ chính xác đến 0.5%.
Đặc tính chính
- Footprint SOIC-16 tương thích PCB tiêu chuẩn
- Cách ly 4 950 Vrms
- Độ chính xác toàn dải: 0.78% tại –25 °C; 1.4% toàn nhiệt độ
- Hysteresis <0.5%
- Xử lý quá tải 20 kA surge (8–20 µs)lem.com.
| Tiêu chí | Giá trị |
|---|---|
| Dải đo | 6–30 Arms (75 A đỉnh) |
| Cách ly | 4 950 Vrms |
| Độ chính xác | 0.78–1.4% |
| Hysteresis | <0.5% |
| Surge test | 20 kA (8–20 µs) |
Công nghệ và ưu điểm nổi bật
Ưu điểm của cảm biến dòng LEM tích hợp so với shunt truyền thống
- Tổn thất công suất thấp: Điện trở suất chỉ 0.2–1 mΩ, tiết kiệm 2–5 lần năng lượng so với shunt.
- Cách ly tích hợp: Loại bỏ linh kiện cách ly phụ, giảm kích thước và chi phí hệ thống.
- Băng thông rộng: Đáp ứng tới 300 kHz, phù hợp cho biến tần và điều khiển motor.
Ưu điểm vi sai Hall-effect
- Giảm thiểu nhiễu do trường bên ngoài.
- Loại bỏ hiện tượng hysteresis từ lõi.
- Độ trôi offset và gain thấp: <75 µV/°C, 200 ppm/°C.
Ứng dụng thực tế
- Biến tần & Drives: Điều khiển motor điện, robot, e-bike.
- Nguồn DC/DC, OBC, bộ sạc EV: Giám sát dòng sạc, bảo vệ mạch.
- Hệ thống năng lượng mặt trời & UPS: Đo dòng inverter, tối ưu hiệu suất.
- Thiết bị gia dụng công nghiệp: HVAC, tủ lạnh, máy giặt.
Kết luận
Cảm biến dòng LEM tích hợp (GO series và HMSR series) mang lại giải pháp đo dòng AC/DC chính xác, nhỏ gọn và an toàn. Việc ứng dụng công nghệ Hall-effect vi sai cùng cơ chế cách ly tích hợp giúp giảm thiểu tổn thất công suất, mở rộng băng thông và tăng độ tin cậy hệ thống. Để tìm hiểu thêm, vui lòng liên hệ An Trọng Tín – 0938 984 234 để được tư vấn chi tiết.
