Van điều tiết lưu lượng Ross dòng 19

Tổng quan dòng

Van điều tiết lưu lượng Ross (hay Van tiết lưu Ross) Series 19 bao gồm các biến thể low-profile, high-capacity và right-angle; cung cấp tùy chọn ren NPT hoặc BSPP, điều chỉnh bằng slot hoặc núm, phù hợp lắp trực tiếp vào cổng xi-lanh hoặc inline. Dải chức năng chính là flow control (điều chỉnh tốc độ ra/vào) và kết hợp check valve khi cần giữ lưu lượng một chiều.

Trọng tâm kỹ thuật

Nguyên lý & cấu tạo của van điều tiết lưu lượng Ross

• Van kiểu poppet với lõi (poppet) và lỗ tiết lưu điều chỉnh; một số model kết hợp check valve tích hợp để ngăn chảy ngược.
• Điều chỉnh lưu lượng bằng vít/slot hoặc núm, cho phép từ gần 0 đến lưu lượng tối đa (full flow).

Thông số kỹ thuật chính (bảng)

Mã mẫu (ví dụ)	Kích thước cổng (in)	Avg Cv (khoảng)	Dải áp hoạt động	Nhiệt độ môi trường / môi chất	Mục đích lắp
1968A3018	3/8″	1.9	5–150 psig (0.3–10 bar)	-40–80 °C	Inline, ứng dụng general.
1968B3007	3/8″	2.6	5–150 psig (0.3–10 bar)	-40–80 °C	High capacity, poppet.
D1968B4007	1/2″	7.5	5–150 psig (0.3–10 bar)	-40–80 °C	High capacity, G (BSP) thread.

Ghi chú: khi lựa chọn thực tế, dùng Cv và kích thước cổng để đảm bảo van không trở thành cổ chai cho hệ thống.

Mã model sản phẩm van tiết lưu Ross

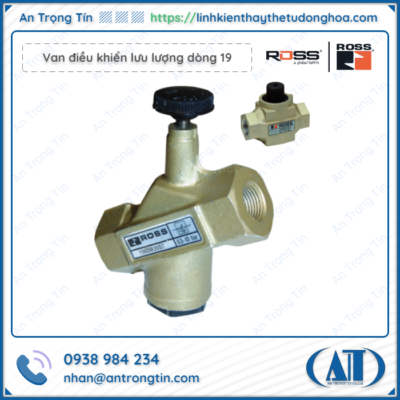

Mã model van điều khiển lưu lượng (Flow Controls)

1968A1008

1968A1018

1968A1108

1968A1118

1968A2008

1968A2018

1968A2108

1968A2118

1968A3008

1968A3018

1968A3108

1968A3118

1968A4008

1968A4018

1968B2007

1968B3007

1968B4007

1968B4017

1968B5007

1968B6007

1968B6017

1968B7007

1968B8007

1968B8017

1968B9007

1968B9017

1968E4007

1968E5007

1968E6007

1968E7007

1968F1004

1968F2004

1968F2007

1968F3007

1968F4007

D1968A1008

D1968A2008

D1968A3008

D1968A4008

D1968A4018

D1968B2007

D1968B3007

D1968B4007

D1968B4017

D1968B5007

D1968B6007

D1968B6017

D1968B7007

D1968B8007

D1968B8017

D1968B9007

D1968B9017

D1968E4007

D1968E5007

D1968E6007

D1968E7007

D1968F1004

D1968F2004

D1968F2007

D1968F3007

D1968F4007

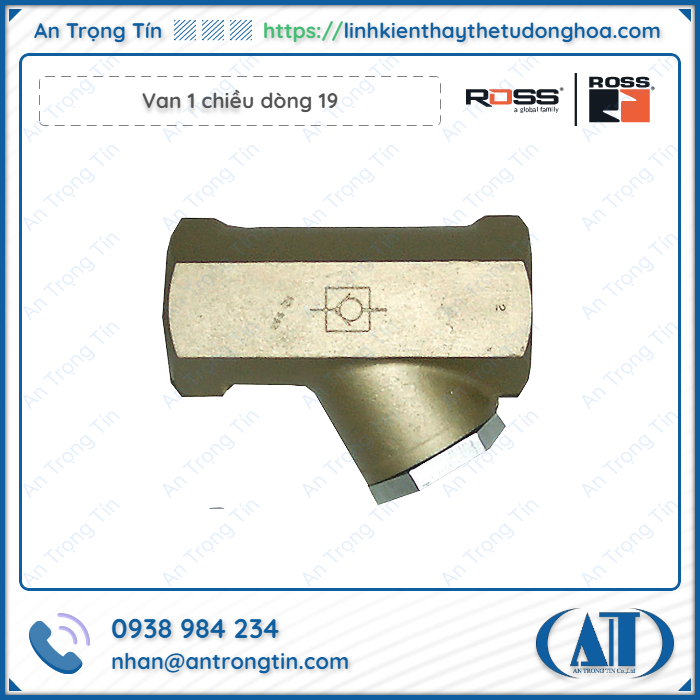

Mã model van một chiều (Check Valves)

1968A4107

1968A5107

1968A6107

1968A6117

1968A7107

1968A8107

1968A8117

1968A9107

1968A9117

1968D1005

1968D2001

1968D2005

1968D3001

1968D4001

D1968A4107

D1968A5107

D1968A6107

D1968A6117

D1968A7107

D1968A8107

D1968A8117

D1968A9107

D1968A9117

D1968D1005

D1968D2001

D1968D2005

D1968D3001

D1968D4001

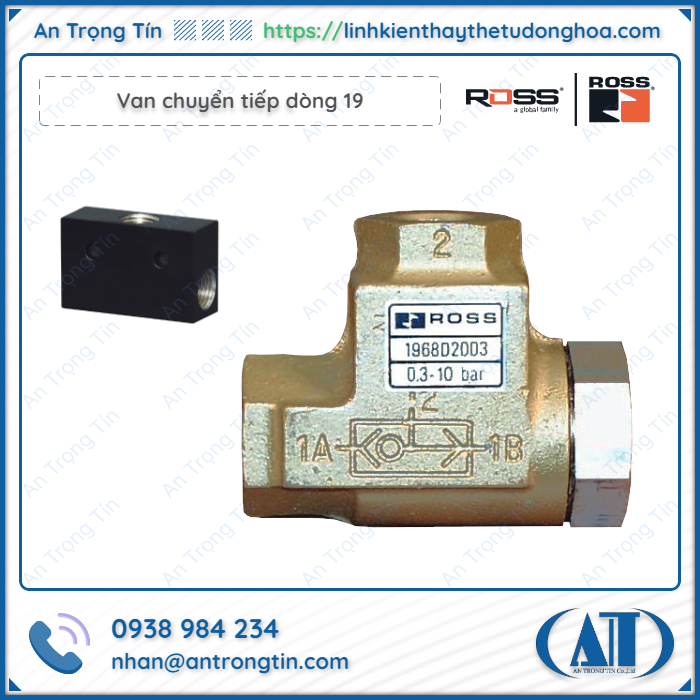

Mã model van chuyển tiếp (Shuttle Valves)

1968D2003

1968D3003

1968E1006

1968E2006

D1968D2003

D1968D3003

D1968E1006

D1968E2006

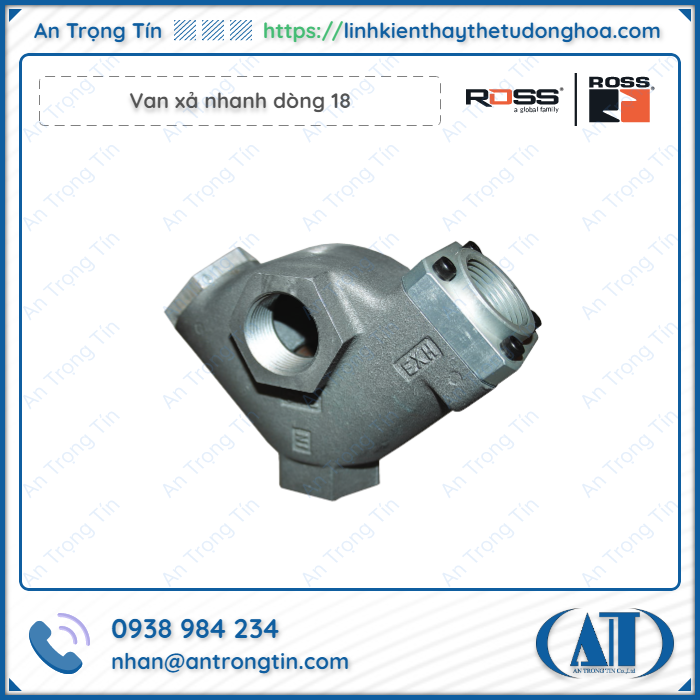

Mã model van xả nhanh (Quick Exhaust Valves)

1868A3005

1868A4005

1868A5005

1868A6005

D1868A3005

D1868A4005

D1868A5005

D1868A6005

Tính năng & lợi ích kỹ thuật van điều tiết lưu lượng Ross

Chỉ nêu những yếu tố được công bố trong tài liệu chính thức:

• Nhiều cấu hình (low-profile, inline, right-angle) để thích ứng không gian lắp.
• Tùy chọn ren NPT hoặc BSPP phù hợp tiêu chuẩn kết nối quốc tế.
• Dải áp làm việc 5–150 psig (0.3–10 bar) tương thích với hệ khí nén công nghiệp thông thường.
• Vật liệu và tiêu chuẩn (xem datasheet cho từng model);

Ứng dụng theo ngành

Danh sách ứng dụng được phép nêu khi hãng mô tả tương tự:

• Điều tốc xi-lanh trong robot/thiết bị đóng gói;
• Điều khiển tốc độ trên cơ cấu trượt, kẹp;
• Ứng dụng yêu cầu kiểm soát chuyển động mượt và tái lập vị trí.
  (Phạm vi chung; lựa chọn mã mẫu phải dựa trên Cv và kích thước đường ống của hệ thống.)

So sánh nhanh

• Low-profile: phù hợp lắp trực tiếp ở cổng xi-lanh, tối ưu không gian.
• High-capacity: Cv lớn, dùng cho xi-lanh cỡ lớn hoặc khi cần flow cao.
• Right-angle: lắp ở vị trí góc, tiện cho đường ống hạn chế chiều dài.
• Thread options: NPT hoặc BSPP — chọn theo hệ ren thực tế.
• Operating range: 5–150 psig (0.3–10 bar), nhiệt độ -40–80 °C (tham khảo model).

Hướng dẫn lựa chọn

1. Xác định kích thước cổng và Cv cần thiết — chọn biến thể high-capacity nếu Cv yêu cầu > ~2.5.
2. Kiểm tra dải áp hệ (0.3–10 bar) — đảm bảo tương thích.
3. Chọn kiểu lắp (inline / right-angle / low-profile) dựa trên không gian.
4. Đối chiếu kích thước / vật liệu trước khi đặt hàng.

FAQ

• Van này có tích hợp check valve không? Một số model có check valve tích hợp; xem biến thể cụ thể.
• Dải áp thử nghiệm/hoạt động là bao nhiêu? Hoạt động 5–150 psig (0.3–10 bar)

Kết luận

Van điều tiết lưu lượng Ross Series 19 là lựa chọn modul hóa cho kiểm soát tốc độ xi-lanh với nhiều cấu hình và giá trị Cv khác nhau; lựa chọn mã mẫu phải dựa trên Cv, kích thước cổng và kiểu lắp. Để được tư vấn mã chính xác, báo giá và thời gian cung cấp cho thị trường Việt Nam, vui lòng liên hệ: CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ AN TRỌNG TÍN — Hotline/Zalo 0938 984 234, Email [email protected].
