Van Hex Valve — Van đo lường & block cho công nghiệp

Tổng quan về thương hiệu & danh mục

Hex Valve có hơn bốn thập niên sản xuất van instrumentation phục vụ thị trường toàn cầu. Danh mục chính bao gồm: needle valves, instrument ball valves, block & bleed, manifold valves (2/3/5), monoflange/monoweld, HexBlok modular và các phụ kiện (condensate pots, gauge mounting kits). Những dòng này thiết kế cho đo lường áp suất, lấy mẫu khí, và ứng dụng gauge/transmitter.

Trọng tâm kỹ thuật — cấu tạo & nguyên lý của van Hex Valve

Hex Valve sản xuất nhiều dạng valve instrumentation: van kim (needle), van bi (ball) dạng instrument, block & bleed, manifold, monoflange/monoweld và các phụ kiện tích hợp. Về cấu tạo chung (mô tả hãng): thân bằng thép carbon hoặc thép không gỉ (tuỳ series), tùy chọn seats cứng/soft, packing Teflon hoặc Grafoil, và thiết kế để giảm khối lượng/lắp gọn cho bảng đo. Các monoflange/monoweld tích hợp điểm lấy áp vào một cụm nhỏ gọn nhằm giảm mối nối và trọng lượng trên các lắp đặt gauge/transmitter.

Thông số kỹ thuật chính (Tổng hợp các dòng van Hex Valve)

Series / Dòng	Ứng dụng chính	Vật liệu thân (ví dụ)	Thông số áp lực / nhiệt nổi bật (theo hãng)

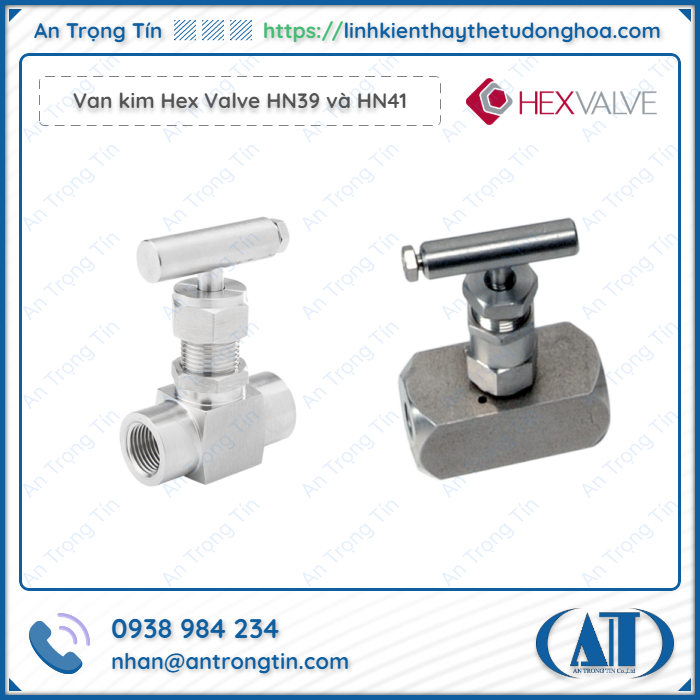

HN39 (Instrument needle)	Van kim cho panel & đo áp	316 SS, hard seats, Teflon/Grafoil packing.
HN29 (Needle valve)	Gas sampling, OEM	Stainless steel / carbon steel, Teflon packing	All stainless steel: rated to 6000 psig @ 100°F (gồm các cấu hình).
HN41 (Needle — straight-thru)	Dành cho dầu & khí; có thể rod-out để làm sạch	316 SS (NACE MR-01-75 cho một số model)	Ví dụ: nhiều model rated 6000 psig @ 200°F (413,7 bar @ 93°C).

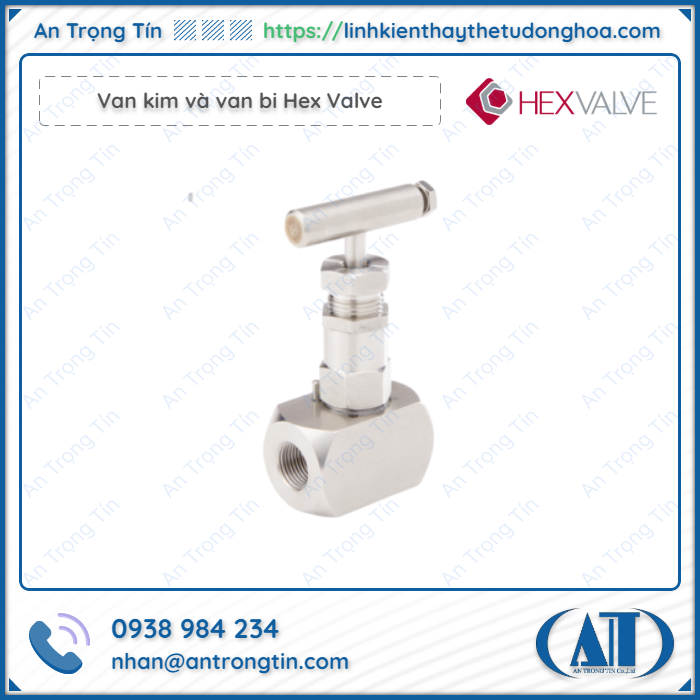

HN49 (Heavy duty needle)	Dịch vụ áp lực cao & nhiệt độ cao	Thông tin thân/trim: xem datasheet HN49.	Chi tiết thông số và kích cỡ xem datasheet.
HG / HB (Primary / Block & Bleed)	Lắp gauge, block & bleed	Thân đa dạng, lựa chọn bleed valve	HB series: các cấu hình cho xả áp, có stem stop/back-out stop ở một số model.
Monoflange / Monoweld	Tối ưu lắp đặt gauge/analyzer (giảm mối nối)	Thiết kế tích hợp weldolet/monoflange	Thích hợp upstream/offshore, gas & light liquids; mô tả & ứng dụng trong monoweld
HexBlok / Manifold	Double block & bleed, manifold 2/3/5 valves	Modular thiết kế	Dùng cho đo lưu lượng, orifice flange, và các hệ áp lực instrument.

Công nghệ & lợi ích của van Hex Valve

• Thiết kế gọn, giảm điểm rò: rất nhiều sản phẩm Hex Valve tập trung giảm số nối ren/khớp, do đó giảm điểm rò tiềm tàng và chi phí lắp đặt.

• Tùy chọn cấu hình cho áp lực cao: một số series có chuẩn áp lực tới 6000 psig với vật liệu và seats thích hợp (thông số theo từng model/datasheet).

• Phụ kiện chuyên dụng: condensate pots, gauge mounting kits, bleed valves… giúp tích hợp nhanh và an toàn trên hiện trường.

Ứng dụng theo ngành

• Dầu & khí (upstream/offshore, onshore): monoflange, HexBlok, manifolds dùng cho đo lường và isolation trên orifice flange, gauge, analyzer.

• Refining & Petrochemical: monoweld/monoflange và primary/gauge valves cho ứng dụng khí nhẹ và chất lỏng nhẹ.

• OEM & thiết bị panel: HN39/HN29 thích hợp cho các bảng điều khiển và thiết bị OEM yêu cầu van instrumentation nhỏ gọn.

Tiêu chuẩn, tùy chọn & phụ kiện

Hex Valve liệt kê nhiều tùy chọn seats, packing, stem stop, và phụ kiện như condensate pots, gauge mounting kit, và bleed valves để đáp ứng yêu cầu lắp đặt và an toàn. Nếu cần chứng nhận/nhiều tiêu chuẩn đặc thù (ví dụ NACE), kiểm tra từng model cụ thể trên datasheet.

Bảng so sánh nhanh

Tiêu chí	Needle valves (HN series)	Instrument ball valves	Monoflange / Monoweld
Ứng dụng	Điều chỉnh nhẹ, panel & sampling	On/off block cho instrument	Tích hợp điểm lấy áp, tiết kiệm mối nối
Kích thước	DN8–DN25 (ví dụ HN49)	Nhiều kích cỡ	Lắp trực tiếp lên ống/pipe weld/flange
Áp lực	Một số model đến 6000 psig	Tuỳ model	Dùng cho gauge/transmitter (thường gas/light liquids)

Tổng hợp các dòng van Hex Valve

HE30 Series Three Valve Manifolds – Equalizing Manifold

HM10/13/14/16/18 Rigid Mount Manifolds

HM37 Series Five Valve Manifold – Metering

Horizontal Twist Manifold Adapter > HM37A Series

HM45 Series In-Line Three Valve Manifold

HM46 Series In-Line Three Valve Manifold with Vent

HM50 Series Two Valve Manifolds – Static Pressure

HM50 Series Two Valve Manifolds – Static Pressure

HM54 Series Double Flanged Three Valve Manifold

HM56/55 Series Five Valve Manifolds – Blowdown

HM57 Series Five Valve Manifold – Metering

HM58 Series Two Valve Manifolds – Level

HM59 Series Two Valve Manifolds – Static Pressure

HM72 Series Isolation Two-Valve Manifolds

HM73 Series Isolation Two-Valve Manifolds

HM88 Series Three Valve Direct Mount Manifolds

PG46/47/48 Series Gauge/Block Valves

PG65 Orifice Block Valves

PM13/16 Series Rigid Mount Manifolds

PB/PG 45/46/53/54/51 Series Three Valve Manifolds

PM50 Series Two-Valve Static Pressure Manifold

PM59 Series Two Valve Manifolds – Static Pressure

PM75 Series Five Valve Differential Pressure Manifolds

PM76 Series Five Valve Differential Pressure Manifolds

PN49/PB59 Series Needle Valves/Bleed Valves

HB24/25/26/27 Bleed Valves

HB50/51 Series Block & Bleed

HB52 Series Block & Bleed Tee

HB59 Series Block & Bleed

HG35 Series Gauge/Block Valves

HG46 Series Gauge/Block Valves

HG47 Series Gauge/Block Valves

HG48 Series Gauge/Block Valves

HT01/HT03 High Temperature

FAQ

• Van Hex Valve dùng cho môi trường nào? Dầu khí (upstream, downstream), hóa dầu, ứng dụng công nghiệp cần đo lường áp suất và cách ly thiết bị.

• Tôi cần tài liệu kỹ thuật / datasheet? Liên hệ ngay cho An Trọng Tín 0938 984 234 | [email protected]

Liên hệ nhà cung cấp van Hex Valve

Công ty TNHH Kỹ Thuật Công Nghệ An Trọng Tín cung cấp các sản phẩm mang thương hiệu Hex Valve tại Việt Nam

Để biết thêm chi tiết xin liên hệ

• Hotline/Zalo: 0938 984 234

• Email: [email protected]

Kết luận

Van Hex Valve là lựa chọn phù hợp khi bạn cần giải pháp van instrumentation thiết kế để lắp gọn, giảm mối nối và phù hợp cho đo lường/gauge, manifold và ứng dụng oil & gas. Để chọn model chính xác và yêu cầu datasheet từng series và đối chiếu yêu cầu áp lực, vật liệu và tùy chọn packing/stem. Liên hệ qua Zalo/Email để được báo giá.
