Tổng quan sản phẩm & định vị van màng ASEPCO Watson-Marlow
Van thuộc dòng Weirless Radial diaphragm™ của ASEPCO — thương hiệu trong nhóm Watson-Marlow Fluid Technology Solutions. Sản phẩm có hai nhóm chính: inline (in-line) diaphragm valves và tank / tank-bottom valves, kèm theo các biến thể sample/point-of-use, retrofit và divert. Toàn bộ thân van gia công inox 316L, bề mặt electropolished & passivated, sẵn sàng cho quy trình vệ sinh khắt khe.
Cấu tạo & nguyên lý vận hành trọng tâm
- Màng radial (radial diaphragm): dạng màng hình trụ/chuông, khi đóng màng ép vào shoulder seal tĩnh, tạo ba lớp kín. Thiết kế này loại bỏ weir-style truyền thống và giảm tối đa vùng chết.
- Behind-the-seat flow path: khi cần, có thể tạo đường CIP/SIP phía sau seat để làm sạch khoang van khi van đóng. Điều này giúp xác thực quy trình vô trùng.
- Lắp ráp dạng clamp / flush-mount: các chi tiết tiếp xúc lưu chất là bề mặt liền mạch, không có bulông/gasket tiếp xúc bên trong, thuận lợi cho drainability và vệ sinh.
Tính năng kỹ thuật nổi bật
- Thiết kế weirless radial loại bỏ vùng chết, hỗ trợ drainability và CIP/SIP.
- Thay màng nhanh, không cần dụng cụ; thời gian bảo trì rút ngắn đáng kể (tài liệu nêu giảm tới ~80% thời gian bảo trì so với van kiểu weir).
- Vật liệu thân tiêu chuẩn: inox 316L (EN 1.4435); bề mặt electropolished & passivated.
- Màng có sẵn nhiều vật liệu: Silicone, EPDM, Viton (nhiều cấp), PTFE — đáp ứng các yêu cầu nhiệt độ, hóa chất và steam khác nhau. Màng được đánh dấu mã, ngày cure, batch để truy xuất.
Bảng dòng & model
Bảng dưới liệt kê các dòng & một số model tiêu biểu của ASEPCO. Để chọn chính xác model theo yêu cầu, đối chiếu mã sản phẩm và datasheet tương ứng.
| Dòng sản phẩm | Một số model/ mã tham khảo | Ghi chú |
|---|---|---|

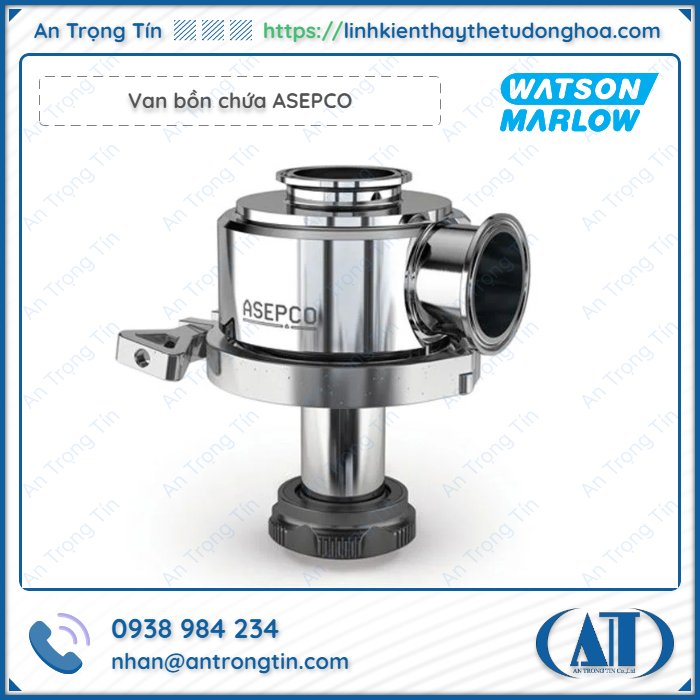

| Tank-bottom / Zero-dead-leg | KC05-105-1, KC30-514-1, KW05-109-1, KW08-102-1 | Flush mount, option lên đến 3 ports cho CIP/SIP; thân inox electropolished. |

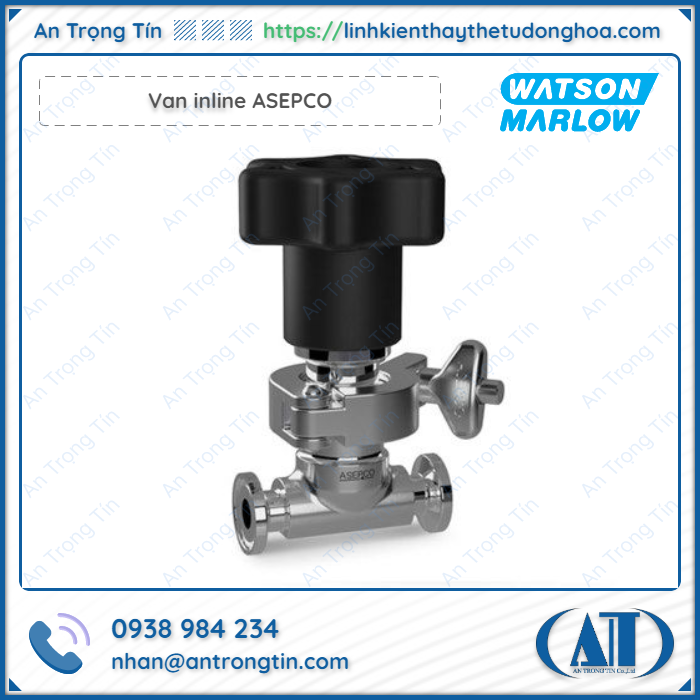

| Point-of-use / Inline (in-line) | UP10-103-1, UP15-103-1, UP20-102-1 | Lắp trên đường ống; sizes: 0.5″, 0.75″, 1″, 1.5″, 2″ (tham khảo datasheet). |

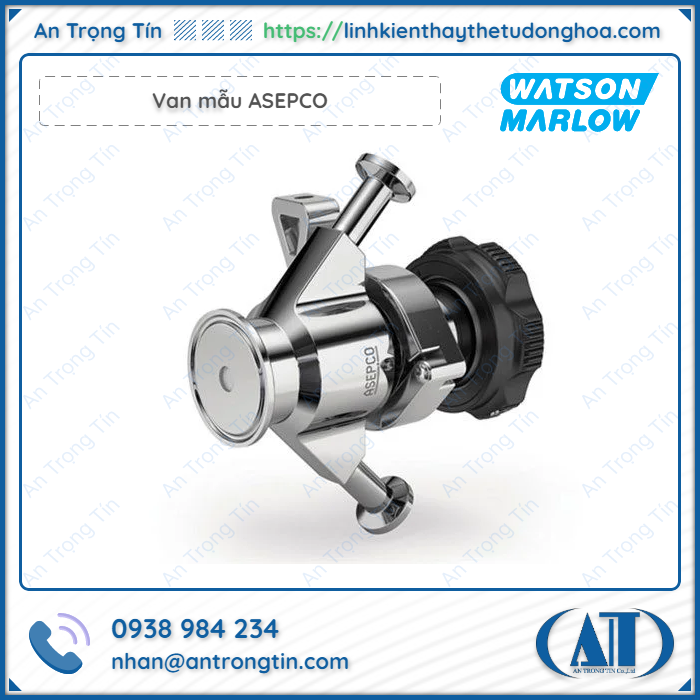

| Sample / Sampling valves | SC05-105-1, SCH05-101-1, SCX05-101-1 | Dành cho lấy mẫu aseptic; nhiều lựa chọn vật liệu thân & port. |
| Diaphragms (màng thay thế) | RS05, SC05, IS10, SE20, PTFE variants | Silicone, EPDM, Viton, PTFE; mỗi mã tương ứng kích cỡ/variant. Màng laser-etched traceability. |
Ứng dụng thực tế & lợi ích theo từng ngành
- Dược phẩm & sinh học: phù hợp cho transfer aseptic, bồn lên men, bồn phản ứng, dây chuyền chiết rót yêu cầu CIP/SIP. Thiết kế tránh contamination, hỗ trợ validate quy trình.
- Thực phẩm & đồ uống: xử lý nguyên liệu và sản phẩm cần vệ sinh, dễ thay đổi sản phẩm, giảm rủi ro nhiễm chéo.
- OEM / Tích hợp hệ thống: modular, dễ retrofit trên bồn hiện có bằng point-of-use hoặc retrofit kits.
Lựa chọn vật liệu màng — những điểm cần cân nhắc
- Silicone (medical grade): dải nhiệt phù hợp cho nhiều ứng dụng thực phẩm/dược; bề mặt mềm, phù hợp seal.
- EPDM / EPDM Plus: lựa chọn kinh tế, tương thích với nhiều dung dịch nước/ kiềm nhẹ; có datasheet chi tiết.
- Viton (đa cấp, bao gồm steam-resistant): ưu khi cần kháng hóa chất và nhiệt; một số grade không dùng cho ketones/esters.
- PTFE: chịu hóa chất mạnh, steam tốt; có tiêu chuẩn USP/ASME BPE cho các ứng dụng đặc thù.
Lưu ý: mỗi loại màng có giới hạn nhiệt độ và tương thích hóa chất khác nhau. Khi chọn vật liệu, cần đối chiếu danh mục vật liệu và datasheet để tránh lựa chọn không phù hợp.
Hạn chế & lưu ý kỹ thuật
- Van màng aseptic tối ưu cho chất lỏng sạch, không có hạt rắn lớn; đối với dung dịch chứa nhiều rắn/bùn, cần xem xét giải pháp khác.
- Công suất áp suất & lưu lượng phụ thuộc model, kích cỡ và vật liệu màng; cần lấy thông số từ datasheet model cụ thể để tính toán chính xác.
Tóm tắt nhanh — Điểm mạnh chính
- Thiết kế Weirless Radial: loại bỏ dead-leg, tăng drainability.
- Thay màng nhanh, không dụng cụ, giảm thời gian bảo trì (tài liệu nêu giảm tới ~80%).
- Nhiều lựa chọn màng (Silicone, EPDM, Viton, PTFE) với traceability.
- Bề mặt inox 316L electropolished & passivated, phù hợp quy trình vệ sinh công nghiệp.
Kết luận & bước tiếp theo
Van màng ASEPCO Watson-Marlow là lựa chọn phù hợp khi yêu cầu độ sạch, khả năng vệ sinh và giảm rủi ro nhiễm bẩn là ưu tiên. Để quyết định chính xác cho dự án, cần đối chiếu model, kích cỡ và vật liệu màng theo datasheet
