Đầu phun keo Nordson SureBead

Tổng quan về Nordson SureBead®

SureBead® Reduced Cavity Applicators & Modules là dòng đầu phun và module bôi keo tự động của Nordson, được thiết kế nhằm tối đa hóa tính linh hoạt ứng dụng, tạo vệt keo sạch, cắt keo sắc nét và giảm thiểu hiện tượng tắc nghẽn trong quá trình vận hành . Các module SureBead có kích thước nhỏ gọn hơn so với các thế hệ SureBead trước, giúp dễ dàng bố trí trong không gian máy hạn chế mà vẫn đảm bảo hiệu suất bôi keo ổn định .

Cấu trúc và nguyên lý thiết kế Reduced Cavity

SureBead sử dụng thiết kế kim – đế (needle & seat) kết hợp với khoang keo thu gọn (reduced cavity), giúp hạn chế tồn đọng keo bên trong đầu phun . Thiết kế này mang lại:

Khả năng tự làm sạch trong quá trình đóng/mở kim
Vệt keo rõ ràng, sắc nét
Hiện tượng cắt keo chính xác khi ngắt tín hiệu phun

Phân loại module SureBead

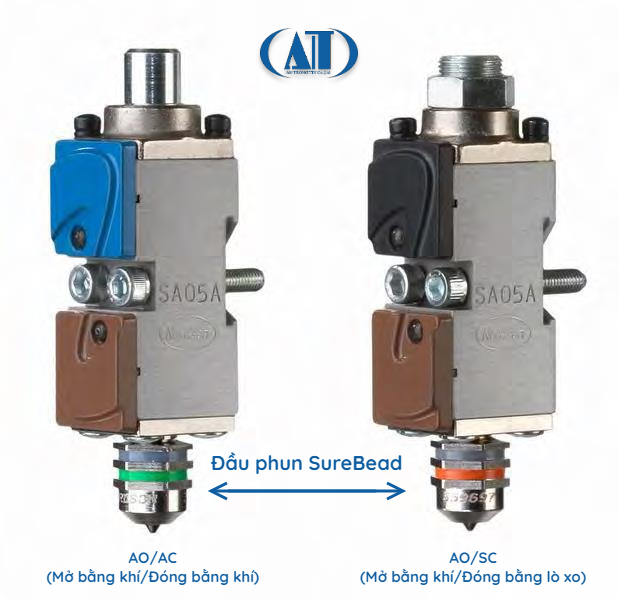

Dòng SureBead bao gồm hai cấu hình module chính :

SureBead® A

Cơ cấu air-open / air-close (AO/AC)
Phù hợp với các ứng dụng cần kiểm soát chính xác cả quá trình mở và đóng

SureBead® S

Cơ cấu air-open / spring-close (AO/SC)
Thiết kế đơn giản, đáng tin cậy, phù hợp vận hành liên tục

Đầu phun SureBead và khả năng tương thích

Đầu phun SureBead có thiết kế tương tự đầu phun Nordson Saturn®, với:

Vòng trên màu xám thể hiện đế ép với mức ăn khớp tối thiểu
Vòng dưới mã màu để nhận biết kích thước lỗ phun

Cụm đầu phun – kim tích hợp tạo ra cơ chế tự làm sạch, giúp duy trì vệt keo ổn định và giảm tắc nghẽn trong quá trình vận hành.

Đặc điểm kỹ thuật nổi bật

Tính năng SureBead® Reduced Cavity sở hữu :

Thiết kế kim tích hợp và đầu phun khoang thu gọn (đã được cấp bằng sáng chế)
Đầu phun kiểu Saturn® có thể tháo rời, thay đổi kích thước nhanh chóng
Phớt Myritex™ tuổi thọ cao
Thiết kế lắp đặt EasyOn™ Bowtie® định hướng một chiều
Vỏ module mã màu, an toàn khi chạm tay
Module có thể rebuild hoàn toàn

Lợi ích vận hành

Nordson xác định SureBead là dòng applicator đặt tiêu chuẩn ngành về độ ổn định và hiệu suất . Các lợi ích chính bao gồm:

Vận hành gần như không tắc nghẽn, giảm thời gian dừng máy
Thay đổi kích thước bead và đầu phun không cần tháo module
Kéo dài tuổi thọ module nhờ hệ thống phớt đặc biệt
Lắp đặt nhanh, giảm lỗi thao tác
Giảm tiếp xúc của người vận hành với bề mặt nóng
Bộ kit rebuild giúp giảm chi phí phụ tùng

Thông số kỹ thuật chính

Theo bảng Specifications trong tài liệu :

Nhiệt độ vận hành tối đa: 450°F (230°C)
Áp suất khí nén vận hành: 3–5 bar (45–80 psi)
Áp suất thủy lực tối đa: 103 bar (1500 psi)
Tốc độ làm việc: trên 3500 chu kỳ/phút
Van điện từ khuyến nghị: Nordson 24 VDC Saturn® high-temperature solenoid

Mã model/part đầu phun keo Nordson SureBead

Đầu phun keo Nordson 339695 Kit, Nozzle, 0.008 (purple)
Đầu phun keo Nordson 339696 Kit, Nozzle, 0.012 (green)
Đầu phun keo Nordson 339697 Kit, Nozzle, 0.016 (orange)
Đầu phun keo Nordson 339698 Kit, Nozzle, 0.020 (beige)
Đầu phun keo Nordson 1055563 Kit, Nozzle, 0.032 (gold)
Đầu phun keo Nordson 1055560 Kit, Nozzle, 0.040 (turquoise)

Kết luận

Nordson SureBead® Reduced Cavity Applicators & Modules là giải pháp đầu phun keo công nghiệp được thiết kế tập trung vào độ sạch vệt keo, khả năng cắt keo sắc nét và độ tin cậy lâu dài. Với cấu trúc khoang keo thu gọn, cơ chế tự làm sạch và khả năng rebuild, SureBead phù hợp cho các dây chuyền sản xuất yêu cầu hiệu suất cao và thời gian vận hành liên tục.
