Đầu phun keo Nordson

Tổng quan sản phẩm/series đầu phun keo Nordson

Nordson cung cấp nhiều nhóm đầu phun dùng rộng rãi trong đóng gói và lắp ráp:

• Giúp  tối ưu độ chính xác quỹ đạo hạt keo, nhất quán giữa các đầu phun. Phù hợp các vị trí yêu cầu cắt keo sắc và kiểm soát lưu lượng chặt.
• Hệ thống nhận diện nhanh bằng vòng màu chỉ rõ đường kính lỗ phun (orifice) và chiều dài ăn khớp (engagement). Giúp thay đầu phun đúng thông số, hạn chế dừng máy.

Ngoài hạt đơn, Nordson còn có béc phun tia, béc phủ khe thay nhanh cho nhu cầu phủ toàn bề mặt. Những béc này hỗ trợ đổi mẫu linh hoạt, đảm bảo chất lượng và năng suất.

Cấu tạo & nguyên lý hoạt động

Cấu tạo chính xác: Lõi đầu phun được gia công theo dung sai chặt cho đường kính lỗ và chiều dài ăn khớp . Hai thông số này chi phối lưu lượng, vận tốc keo, và góc rơi hạt. Dung sai chặt giúp hạt keo đều, cắt gọn, và giữ vị trí bám dính ổn định.

Vòng màu: Trên đầu phun, hai vòng màu thể hiện cặp thông số quan trọng (orifice + engagement hoặc orifice + góc đối với loại vuông góc). Kỹ thuật viên chỉ cần đối chiếu màu là chọn đúng mã thay thế.

Cắt keo & quỹ đạo: Khi lỗ phun và ăn khớp được chọn đúng, hạt keo đạt kích thước chuẩn, cắt dứt, ít bắn ngược. Điều này giảm bám bẩn và dừng máy ngoài ý muốn.

Đặc tính kỹ thuật nổi bật

• Độ chính xác quỹ đạo hạt ±4° so với tâm, thường đạt 1–2° trong thử nghiệm nội bộ. Giúp giảm lệch hạt, ổn định chất lượng
• Nhất quán lưu lượng giữa các đầu phun cùng cỡ; biến thiên nhỏ giúp tối ưu lượng keo dùng mà không hi sinh độ bền mối dán.+1
• Saturn thay thế dòng 237 dùng trên các module H-200, H-400, E-350. Thuận tiện khi tiêu chuẩn hóa linh kiện.
• Saturn đơn lỗ (Series 322) : đường kính lỗ ~0,20–0,71 mm (0.008–0.028 in), nhiều mức engagement ~1,27–7,62 mm (0.050–0.300 in).
• Saturn vuông góc (Right-Angle) : tùy chọn góc 15°/30° (đơn hoặc kép), đường kính lỗ ~0,20–1,02 mm (0.008–0.040 in). Phù hợp vị trí thấp, không gian hẹp.
• Thiết kế bền hơn ở loại vuông góc : cụm bằng đồng, đai ốc kẹp chắc, loại bỏ o-ring trong để dễ vệ sinh.
• Hoạt động tin cậy theo phương đứng hoặc xuyên ray nhờ kiểm soát vận tốc và quỹ đạo hạt.

Công nghệ & ưu điểm

• Vòng màu: giản lược thao tác, giảm thời gian dừng khi thay đầu phun. Hai vòng là “dấu hiệu” hàng chính hãng.
• Gia công dung sai chặt : giữ ổn định lưu lượng, giảm sản phẩm lỗi do hạt quá nhỏ hoặc quá lớn.
• Cắt keo sắc gọn : tối ưu kết hợp giữa orifice và engagement để cắt sạch, giảm bám bẩn.
• Đổi mẫu nhanh : hệ béc phun, béc phủ khe cho phép đổi cấu hình phủ/đường keo nhanh theo sản phẩm.

2 dòng đầu phun phổ biến: SolidBlue™ và SureBead®

Đầu phun keo Nordson chỉ phát huy trọn vẹn khi kết hợp súng/phụ kiện đúng chuẩn. Hai dòng súng Nordson dưới đây thường được cân nhắc trên dây chuyền đóng gói nhanh.

Súng phun keo tự làm sạch SureBead® Self-Cleaning

• Tự làm sạch với thiết kế kim – đế tích hợp và nozzle khoang giảm (Reduced Cavity) , giúp giảm kẹt và bảo trì.
• Hai kiểu chấp hành: AO/SC (S) và AO/AC (A) , kèm RC Saturn nozzle tháo rời để đổi cỡ hạt nhanh.
• EasyOn™ giúp lắp đặt an toàn, nắp làm mát có mã màu nhận biết kiểu chấp hành.

Điểm giá trị: tự làm sạch giảm dừng máy, giảm chi phí thay thế module và béc phun theo thời gian.

Súng phun keo SolidBlue™ Hot Melt Guns

• Hai kiểu chấp hành: SolidBlue S (AO/SC) và SolidBlue A (AO/AC) với bi-đế, thân thiện bảo trì.
• EasyOn™ module mounting , cửa quan sát ở mặt trước module để theo dõi phớt. Myritex™ seals kéo dài tuổi thọ.
• Tuổi thọ tới gấp đôi so với nhiều súng khác, giảm chi phí thay module.

Kết hợp đúng nozzles và súng giúp kiểm soát hạt keo, cắt gọn, và ổn định vị trí bắn ở tốc độ cao.

Ứng dụng thực tế

• Đóng gói, dán hộp tốc độ cao: kiểm soát quỹ đạo hạt chuẩn xác giúp giảm nắp bung, giảm keo dư.
• Vị trí hẹp, thấp : dùng nozzle vuông góc 15°/30° , đơn hoặc kép, để tiếp cận và căn chỉnh đường phun.
• Phun theo phương đứng, xuyên ray : đầu phun duy trì độ ổn định quỹ đạo.
• Phủ diện rộng : béc phủ khe thay nhanh cho lớp phủ đồng đều khi cần.

Gợi ý chọn mã nhanh

Không có “một cỡ cho tất cả”. Hãy dựa vào yêu cầu hạt keo và vị trí lắp.

1. Xác định kích thước hạt → chọn đường kính lỗ (orifice) tương ứng. (Saturn 322: ~0,20–0,71 mm; Right-Angle: ~0,20–1,02 mm).
2. Cần cắt gọn và lưu lượng ổn định → điều chỉnh engagement (1,27–7,62 mm ở Saturn 322).
3. Không gian hạn chế → ưu tiên Right-Angle 15°/30°, đơn hoặc kép.
4. Đổi cỡ hạt thường xuyên → cân nhắc SureBead với RC Saturn nozzle tháo rời .
5. Yêu cầu vận hành bền bỉ → cân nhắc SolidBlue với Myritex seals và EasyOn .

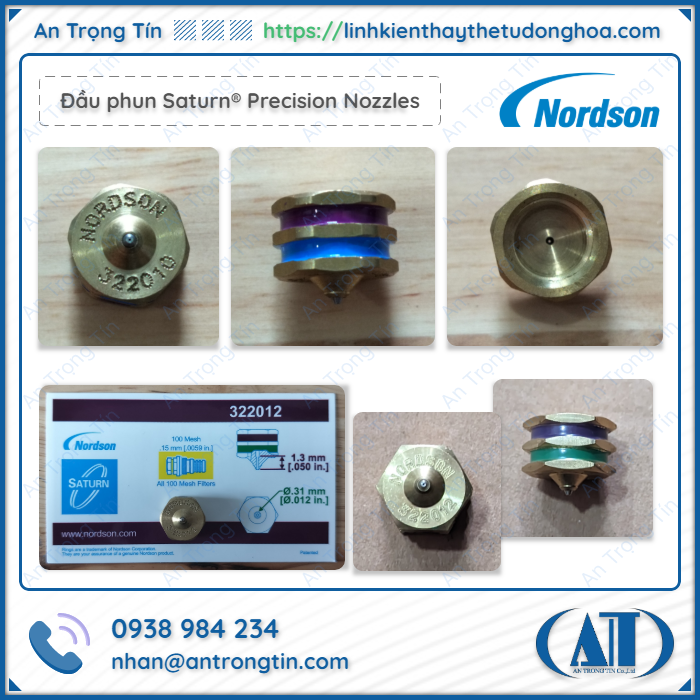

Các mã đầu phun Saturn® Precision Nozzles

Dễ dàng thay thế, lắp đặt với các module súng như dòng Solid Blue, đầu phun (béc phun keo Nordson) Saturn Precision Nozzles được cấp bằng sáng chế có sẵn để thay thế trực tiếp cho dòng 237XXX phổ biến và vòi phun góc vuông được sử dụng trên các mô-đun H-200, H-400, H-440, E-350 và E-380. Hệ thống vòng Saturn được mã hóa màu giúp việc thay thế vòi phun đơn giản hơn vì hai vòng màu đại diện cho hai kích thước chính của vòi phun.

• Mã dòng 322XXX
• Phun đơn tia (1 lỗ)
• Góc phun thẳng

322008
322010	322110
322012	322112	322212	322312	322412
322014	322114	322214	322314	322414
322016	322116	322216	322316	322416
322018	322118	322218	322318	322418
322020	322120	322220	322320
322421
322024	322124	322224	322324	322424
322428

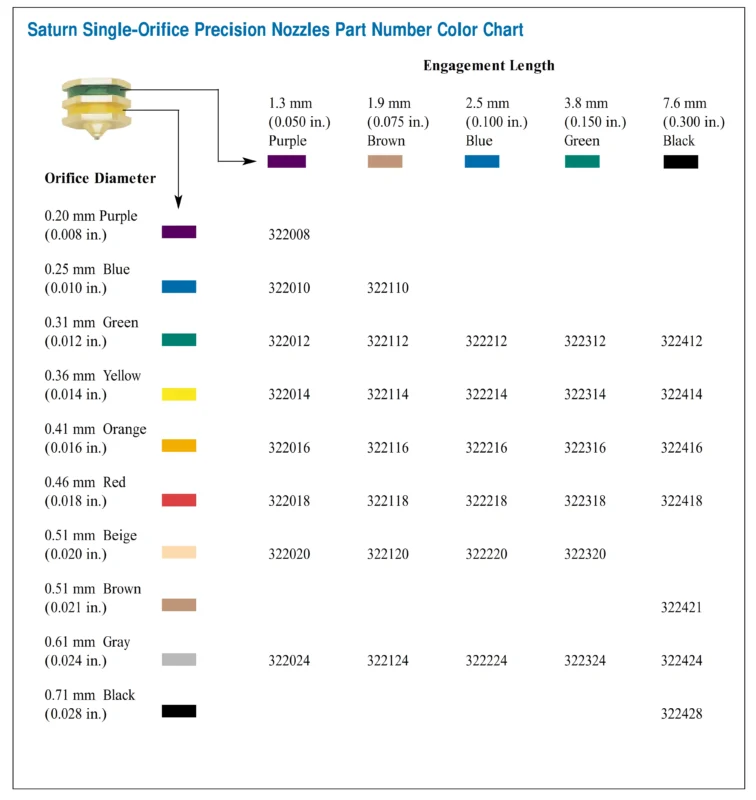

Bảng mã đầu phun keo Nordson Saturn Precision Nozzle, theo vòng màu (colored-ring) và kích thước

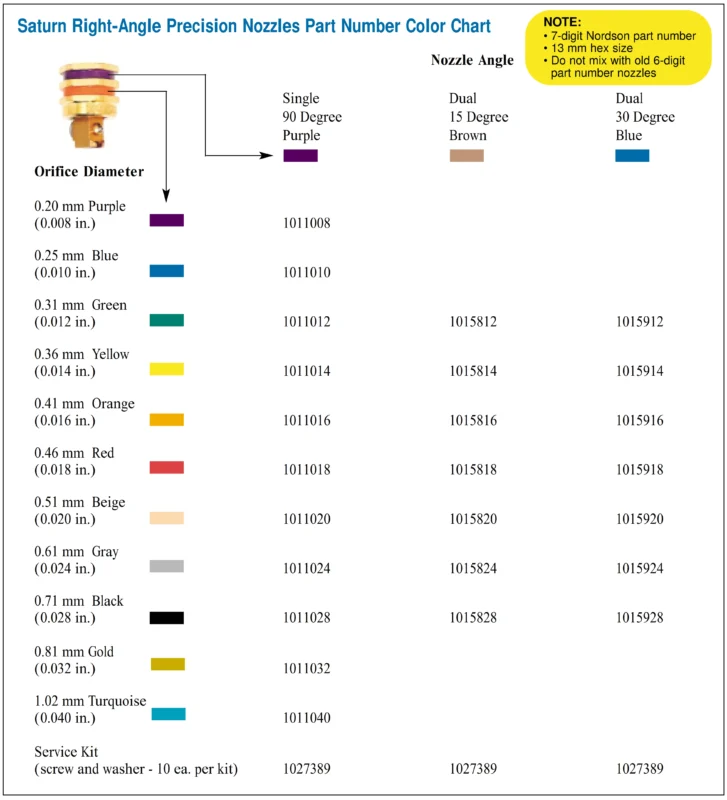

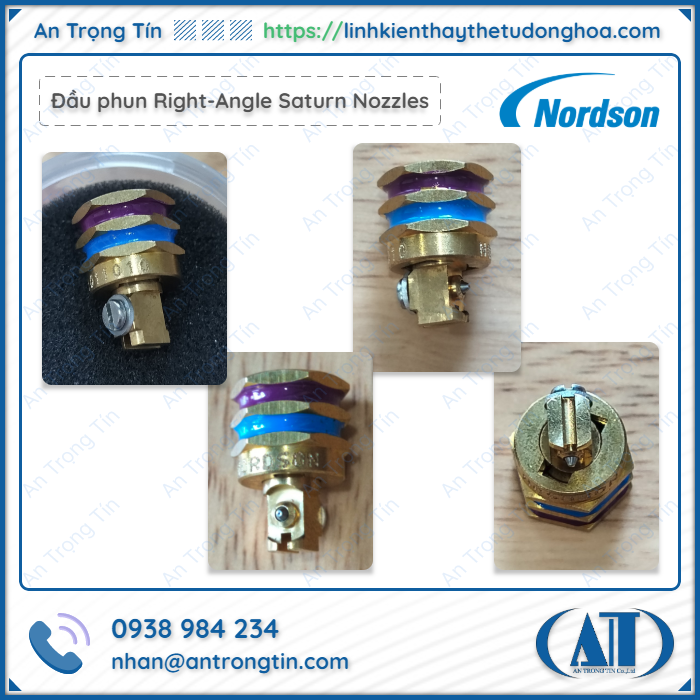

Các mã đầu phun Right-Angle Saturn Nozzles

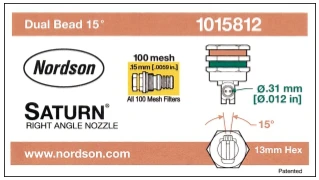

Là loại đầu phun vuông góc với nhiều góc phun: 15 độ, 30 độ hay 90 độ và nhiều loại kích thước lỗ phun. Dễ dàng phân biệt với hai vòng màu của đầu phun thể hiện góc phun của đầu phun và đường kính lỗ phun.

• Mã dòng 101XXXX
• 1 lỗ phun: 90 độ,
• 2 lỗ phun: 15 độ hoặc 30 độ
• Góc phun: 15 độ, 30 độ, 90 độ



1011008
1011010
1011012	1015812	1015912
1011014	1015814	1015914
1011016	1015816	1015916
1011018	1015818	1015918
1011020	1015820	1015920
1011024	1015824	1015924
1011028	1015828	1015928
1011032
1011040
1027389	1027389	1027389

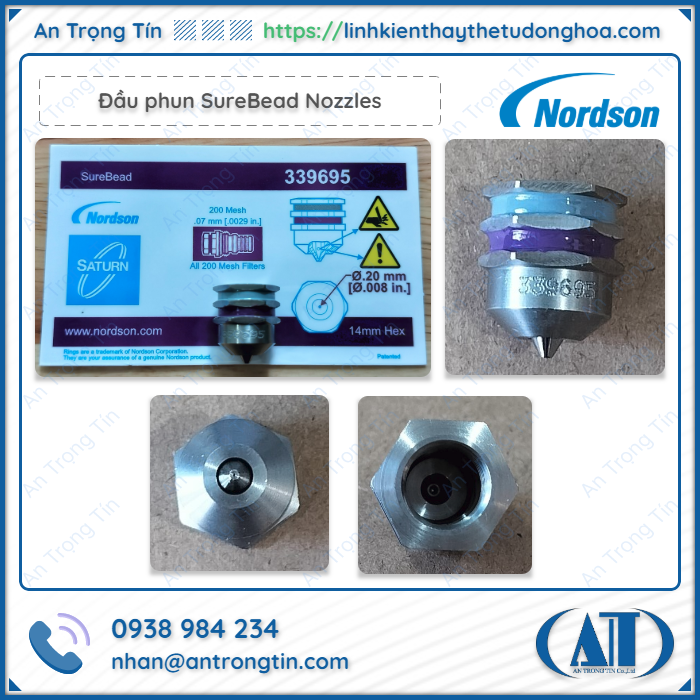

Các mã đầu phun SureBead Nozzles

SureBead là loại đầu phun có thể tháo rời, cho phép thay đổi kích thước nhanh chóng mà không cần tháo module, loại đầu phun này chỉ có 1 vòng màu để nhận diện nhanh chóng kích thước của lỗ phun, vòng màu thứ 1 (phía trên) là vòng màu xám không thể hiện điều gì, vòng màu thứ 2 phía dưới dùng để phần biệt và nhận biết nhanh chóng.

SureBead Mã	Màu	Kích thước (in.)
339695	Tím (Purple)	0,008
339696	Xanh lá (Green)	0,012
339697	Cam (Orange)	0,016
339698	Be (Beige)	0,020
1055563	Vàng (Gold)	0,032
1055560	Lam ngọc (Turquoise)	0,040

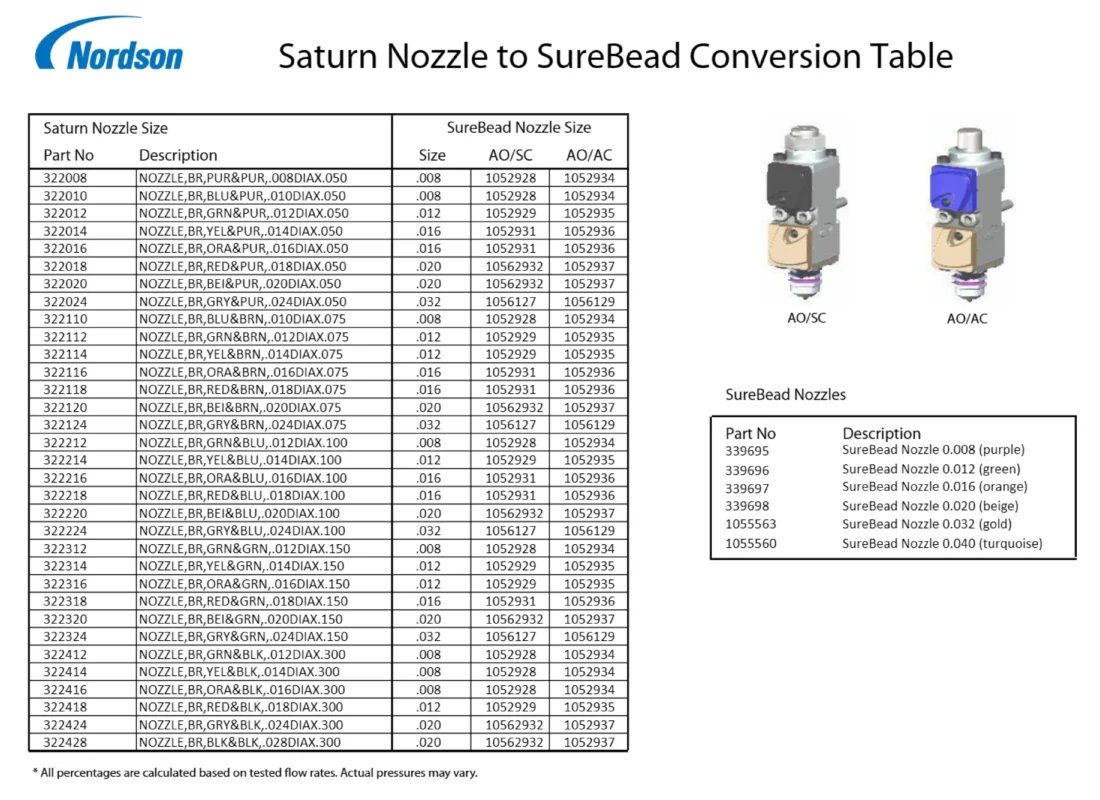

Bảng chuyển đổi Saturn Nozzle sang SureBead

Lợi ích cho vận hành & chi phí

• Giảm lỗi nhờ độ lệch quỹ đạo hạt nhỏ (±4°), giúp hạt đúng vị trí.
• Tiết kiệm keo dài hạn vì lưu lượng nhất quán giữa các béc phun cùng cỡ.
• Thay nhanh, ít dừng máy nhờ nhận diện vòng màu và phụ kiện tháo lắp tiện lợi.
• Bề mặt sạch hơn do cắt gọn, ít bắn ngược, giảm bám bẩn, hỗ trợ chạy dài ca.

Kết luận

Đầu phun keo Nordson giúp kiểm soát hạt keo, cắt sạch và đặt đúng vị trí. Các đầu phun keo Nordson Saturn rút ngắn thời gian thay thế bằng nhận diện vòng màu . Precision Nozzles đảm bảo độ chính xác và nhất quán. Khi cần vận hành bền bỉ và đổi cỡ hạt nhanh, cân nhắc SolidBlue và SureBead trong cùng hệ thống.
