Van điện từ Ross

Tổng quan dòng sản phẩm

ROSS Controls cung cấp nhiều series van điện từ (solenoid valves) cho các chức năng và kích thước khác nhau: van inline poppet (16, 21, 27 series), van base-mounted/poppet (Dale series, CP & LF series), slim-line (95 series), spool/ANSI (W70, W74 series) và các giải pháp cho khu vực nguy hiểm/hazardous location. Mỗi series được thiết kế cho phạm vi áp suất, kích thước port và chức năng (2/2, 3/2, 4/2, 5/3…) khác nhau để đáp ứng ứng dụng từ vacuum đến áp lực tiêu chuẩn.

Trọng tâm kỹ thuật — cấu tạo, nguyên lý và thông số chính

Cấu tạo & nguyên lý

• Poppet (van dạng chốt): thiết kế kín gần như không rò rỉ, chịu bẩn tốt, tự làm sạch và bù mòn; phù hợp cho ứng dụng cần độ kín cao và lắp inline hoặc manifold.

• Spool (van trượt / sleeve): dùng cho chức năng đa cửa (5/3, 4/2) và lắp đặt base-mounted; phù hợp khi cần nhiều chức năng điều khiển và flow ổn định.

• Solenoid actuation: các cuộn điện có lựa chọn 24 VDC, 110/120 VAC hoặc các tùy chọn khác; duty rating thường là continuous duty, với thông số công suất inrush/holding nêu rõ trên từng model.

Thông số kỹ thuật điển hình (những thông số bắt buộc phải đối chiếu với datasheet model cụ thể)

• Kiểu hoạt động: 2/2, 3/2, 4/2, 5/3 (NC/NO/Detented tùy model).

• Kết nối: NPT, G (BSP), EN 175301-803 form A/C (tùy model).

• Kích thước port: 1/8″, 1/4″, 3/8″, 1/2″, 1/2″–2½” (một số series CP có dải 3/8” đến 2½”).

• Cv / flow: dải Cv khác nhau theo series — ví dụ Series CP 2-way Cv ≈ 3.5–100 (tùy kích thước), 3-way Cv ≈ 3.2–12.3; Series 16 có flow ~0.3 Cv (tham khảo variant). Luôn đối chiếu model để lấy Cv chính xác.

• Nhiệt độ môi trường & media: nhiều model tiêu chuẩn hoạt động trong khoảng ~4–50 °C ambient và media tới ~80 °C; model cho dải nhiệt độ khác cũng có tài liệu riêng.

• Áp suất làm việc: phụ thuộc series/model; ví dụ Classic 27 series nêu operating pressure 1–10 bar (15–150 psig) trên một cấu hình cụ thể.

Bảng so sánh nhanh — một số series đại diện

Bảng dưới tổng hợp các đặc điểm cơ bản. Hãy luôn kiểm tra datasheet của model cụ thể trước khi chọn mua.

Series (ví dụ)	Kiểu/Loại	Kích thước port (ví dụ)	Cv / Flow	Điện áp tiêu biểu	Đặc điểm nổi bật

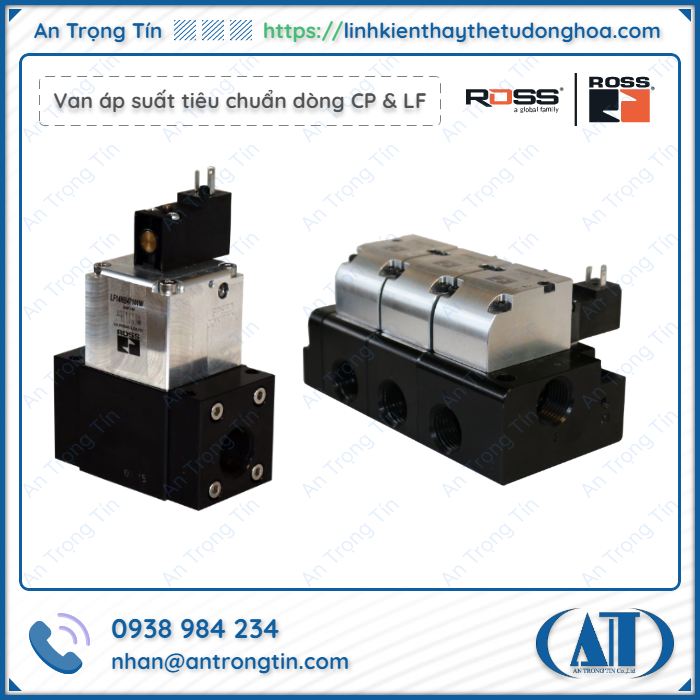

CP & LF (Standard Pressure)	2/2, 3/2 (poppet), base-mounted / manifold	3/8″ – 2½” (2-way), 1/2″–1″ (3-way)	Cv 3.5 – 100 (2-way), 3.2 – 12.3 (3-way)	24 VDC / 110–120 VAC (tùy model)	Leak-tight, high-flow compact manifolds.
16 Series (Inline Poppet)	3/2 inline poppet	1/8″ (ví dụ variant)	~0.3 Cv (ví dụ variant)	110/120 VAC (ví dụ)	Self-cleaning, dirt tolerant, repeatable.

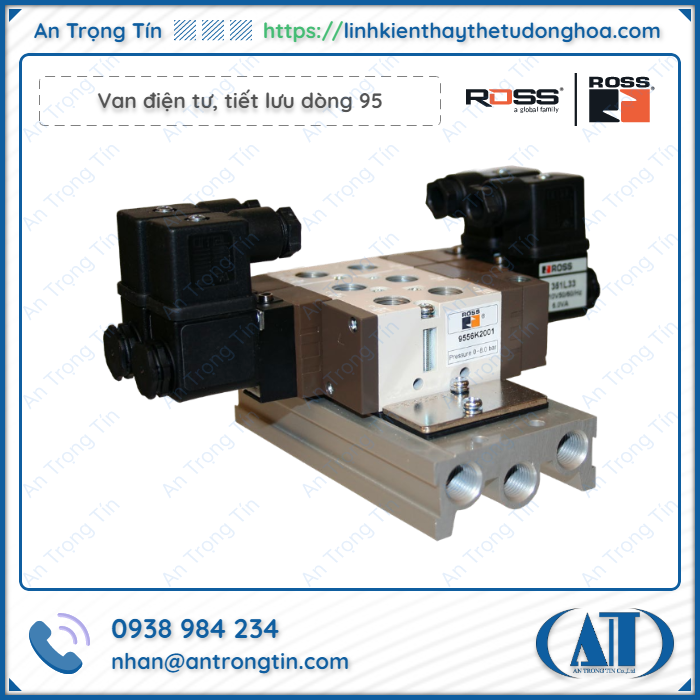

95 Series (Inline Slim-Line)	Slim-line spool/poppet hybrid	1/8″, 1/4″, 3/8″, 1/2″	High flow (tùy model)	24 VDC, 110 VAC options	Flexible mounting inline/manifold, high flow capacity.

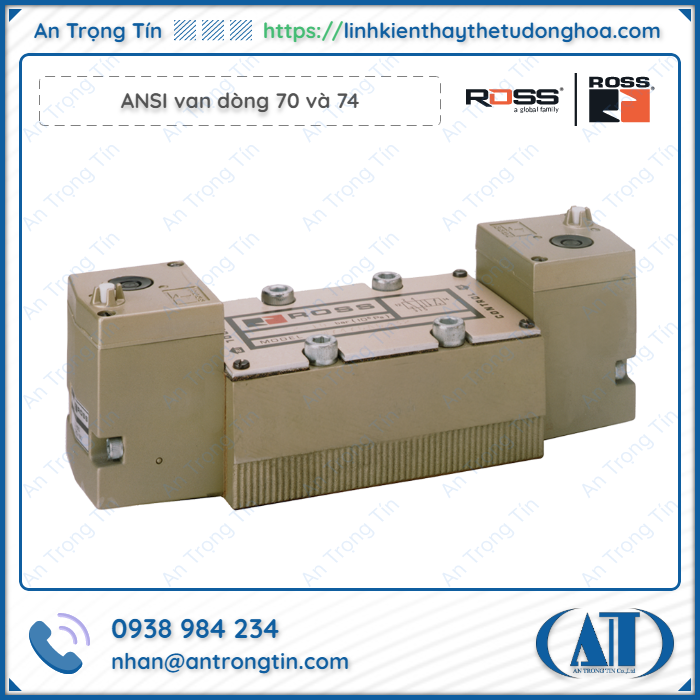

W70 / W74 (ANSI / Spool)	5/3, 4/2 spool, base mount	Size 1 (ANSI example)	Avg Cv ~1.0 (ví dụ model)	24 VDC (ví dụ)	ANSI standard, spool & sleeve construction.

Công nghệ & ưu điểm

• Tự làm sạch và bù mòn: nhiều van poppet ROSS cho biết thiết kế self-cleaning và wear-compensating, giúp độ kín và độ lặp lại qua thời gian.

• Tùy chọn lắp manifold / base-mounted: giảm kích thước hệ thống, tiện tích hợp nhiều station trên cùng một base.

• Giải pháp cho vùng nguy hiểm: ROSS có danh mục cho Hazardous Location (Explosion Proof / Intrinsically Safe / ATEX) — lựa chọn model theo yêu cầu an toàn khu vực.

Ứng dụng theo ngành

Theo phân loại series, van điện từ Ross thường được dùng cho:

• Tự động hóa nhà máy (actuation, dây chuyền chế tạo).

• Hệ thử rò rỉ / vacuum & leak test (một số series base-mounted/Dale).

• Ứng dụng cần lưu lượng lớn (CP series) hoặc nhiều chức năng điều khiển (W70 spool/ANSI).

Tùy chọn, phụ kiện và tiêu chuẩn

• Kết nối điện: có lựa chọn EN 175301-803 form A/C, hardwired, hoặc dạng cắm (tùy variant).

• Vật liệu thân van & seal: thân gang/aluminum/cast aluminum hoặc vật liệu đặc thù, seal thường là Buna-N (Ví dụ Classic 27 variant). Nếu model không nêu vật liệu thì phải đối chiếu datasheet.

• Tiêu chuẩn & chứng nhận: có dòng sản phẩm cho Hazardous Locations; các chứng nhận cụ thể (ATEX, IECEx, v.v.) được nêu trong từng trang model nếu cấp.

Chọn model nhanh

1. Xác định intent: mua theo mã (model), cần dải lưu lượng cao, hay cần tính năng đặc biệt (vacuum, leak test, hazardous).

2. Chọn type: poppet nếu cần leak-tight / dirt tolerance; spool nếu cần nhiều chức năng.

3. Kiểm tra kích thước port & Cv phù hợp lưu lượng mong muốn (tham khảo bảng Cv model).

4. Xác thực điện áp & công suất cuộn điện (inrush/holding) theo nguồn cấp có sẵn.

5. Kiểm tra nhiệt độ & áp suất làm việc phù hợp môi trường hoạt động.

6. Đối chiếu datasheet, installation manual

Một số model van điện từ ROSS ANSI

W7016A3331Z

W7016A3332Z

W7016B2331W

W7016B2331Z

W7016B2332W

W7016B2332Z

W7016C4331Z

W7016C4332Z

W7017A3331W

W7017A3331Z

W7017A3332W

W7017A3332Z

W7017B2331W

W7017B2331Z

W7017B2332W

W7017B2332Z

W7017B2905W

W7017B2905Z

W7017C4331W

W7017C4331Z

W7017C4332W

W7017C4332Z

W7056A3331

W7056A3332

W7056A6331

W7056A6332

W7056A8331

W7056A8332

W7056B2331

W7056B2332

W7056B4331

W7056B4332

W7057A3331

W7057A3332

W7057A6331

W7057A6332

W7057A6902

W7057A8331

W7057A8332

W7057B2331

W7057B2332

W7057B4331

W7057B4332

W7076A3331W

W7076A3331Z

W7076A3332W

W7076A3332Z

W7076B2331W

W7076B2331Z

W7076B2332W

W7076B2332Z

W7076C6331W

W7076C6331Z

W7076C6332W

W7076C6332Z

W7076C8331W

W7076C8331Z

W7076C8332W

W7076C8332Z

W7076D4331W

W7076D4331Z

W7076D4332W

W7076D4332Z

W7077A3331W

W7077A3331Z

W7077A3332W

W7077A3332Z

W7077A3904W

W7077A3904Z

W7077A6920W

W7077A6920Z

W7077A8901W

W7077A8901Z

W7077B2331W

W7077B2331Z

W7077B2332W

W7077B2332Z

W7077B2906W

W7077B2906Z

W7077C4939W

W7077C4939Z

W7077C6331W

W7077C6331Z

W7077C6332W

W7077C6332Z

W7077C8331W

W7077C8331Z

W7077C8332W

W7077C8332Z

W7077D4331W

W7077D4331Z

W7077D4332W

W7077D4332Z

W7456A3331

W7456A3332

W7456A3336

W7456A3337

W7456A6331

W7456A6332

W7456A6336

W7456A6337

W7456A8331

W7456A8332

W7456A8336

W7456A8337

W7456B2331

W7456B2332

W7456B2336

W7456B2337

W7456C4331

W7456C4332

W7456C4336

W7456C4337

W7476A3331W

W7476A3331Z

W7476A3332W

W7476A3332Z

W7476A3336W

W7476A3336Z

W7476A3337W

W7476A3337Z

W7476A6331W

W7476A6331Z

W7476A6332W

W7476A6332Z

W7476A6336W

W7476A6336Z

W7476A6337W

W7476A6337Z

W7476A8331W

W7476A8331Z

W7476A8332W

W7476A8332Z

W7476A8336W

W7476A8336Z

W7476A8337W

W7476A8337Z

W7476B2331W

W7476B2331Z

W7476B2332W

W7476B2332Z

W7476B2336W

W7476B2336Z

W7476B2337W

W7476B2337Z

W7476C4331W

W7476C4331Z

W7476C4332W

W7476C4332Z

W7476C4336W

W7476C4336Z

W7476C4337W

W7476C4337Z

FAQ kỹ thuật

Q1: Làm sao để biết Cv chính xác cho model?
A: Kiểm tra trang variant/model cụ thể trên rosscontrols.com hoặc datasheet kèm theo — mỗi variant có bảng thông số Cv/flow.

Q2: Có option cho монтаж manifold không?
A: Có — nhiều series (CP, CX, 16, 95…) hỗ trợ lắp manifold hoặc inline.

Q3: Nếu cần van cho khu vực nguy hiểm thì sao?
A: Chọn model trong danh mục Hazardous Location; xác minh chứng nhận trên trang model.

Kết luận

Để chọn chính xác model phù hợp với yêu cầu lưu lượng, áp suất và môi trường làm việc, vui lòng gửi mã model hoặc datasheet. Liên hệ: CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ AN TRỌNG TÍN — Hotline/Zalo 0938 984 234 — Email: [email protected] (hãy cung cấp mã model để nhận báo giá).
