Đầu phun keo Nordson 322020
Thông số nhanh (theo tài liệu)
- Dòng: Saturn® Precision Nozzles – Single-Orifice.
- Part number: 322020.
- Đường kính lỗ (orifice): 0,020 in (0,51 mm) – vòng Beige (Màu be).
- Engagement (chiều dài lỗ ăn khớp):0,050 in (1,3 mm) – vòng Purple (Màu tím).
- Độ chính xác đặt hạt: trong ±4° (thường 1–2° trong thử nghiệm).
- Hex size: 13 mm (ghi chú kỹ thuật).
- Thay thế: trực tiếp 237 series dùng trên module H-200, H-400, E-350.
Bảng mã liên quan: 322020 (0,020 in; 0,050 in), 322120 (0,020 in; 0,075 in), 322220 (0,020 in; 0,100 in), 322320 (0,020 in; 0,150 in).
Tổng quan: vì sao chọn Saturn® 322020
Nhóm Saturn® Precision Nozzles dùng hệ vòng màu hai vạch để mã hoá orifice và engagement (với loại single-orifice), giúp kỹ thuật viên chọn đúng béc thay thế mỗi lần bảo trì. Khi kích thước lỗ và chiều dài ăn khớp khớp cấu hình chuẩn, lưu lượng keo và bead cutoff được kiểm soát, giảm lỗi vị trí và hạn chế tăng “add-on” ngoài ý muốn.
Dòng Saturn® được gia công dung sai chặt cho bên trong lỗ phun và chiều dài ăn khớp, hỗ trợ quỹ đạo hạt ổn định, đặt hạt ±4° và lưu lượng giữa các béc cùng cỡ đồng đều. Nhờ vậy, dây chuyền có thể tối ưu lượng keo lâu dài mà vẫn giữ chất lượng mối dán.
Cấu tạo & nguyên lý hoạt động
- Orifice (đường kính lỗ): quyết định lưu lượng và bề rộng bead. Với 0,020 in, 322020 phù hợp nhu cầu bead/hạt nhỏ-trung bình với yêu cầu cắt gọn.
- Engagement (chiều dài ăn khớp): tác động vận tốc và cutoff; 0,050 in là lựa chọn ngắn giúp phản hồi cắt nhanh, giảm bám bẩn ở nhiều ứng dụng bead.

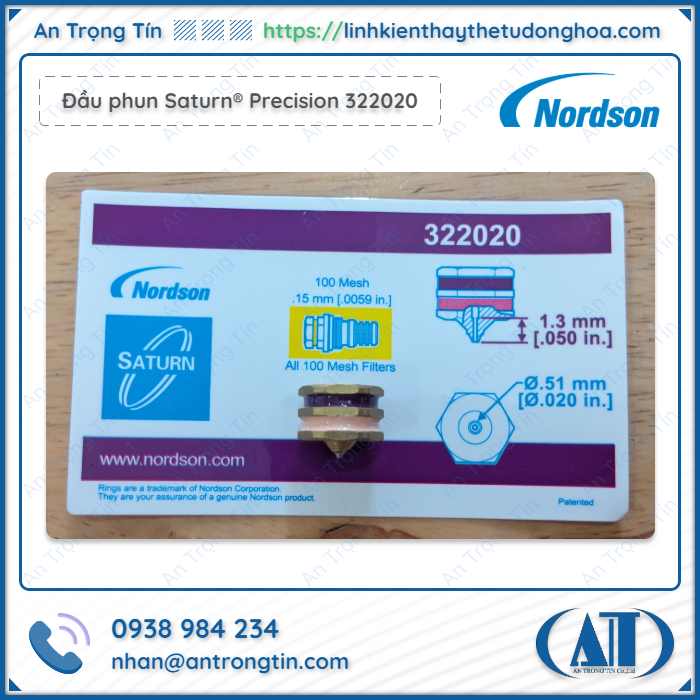

- Vòng màu nhận diện:Beige = 0,020 in; Purple = 0,050 in. Gắn nhãn kèm béc để dán tại trạm dán, giúp đối chiếu nhanh thông số – giảm nhầm lẫn khi thay.
Tại sao ±4° quan trọng? Lệch quỹ đạo làm hạt sai vị trí, gây bung mí, bẩn dây chuyền hoặc buộc tăng lưu lượng bù lỗi – kéo theo lãng phí keo. Nordson nêu đặt hạt trong ±4° (thường 1–2° trong thử nghiệm), qua đó giảm reject và ổn định bề ngoài mối dán.
Điểm nổi bật của Nordson 322020
- Nhận diện tức thì: Beige/Purple giúp người vận hành thay đúng mã – đúng orifice/engagement – đúng lần đầu.
- Độ chính xác quỹ đạo: ±4° từ tâm nhờ gia công dung sai chặt, giảm lệch hạt và “đổ keo đè” để bù lỗi.
- Lưu lượng đồng nhất giữa béc cùng cỡ: tăng tính dự đoán, thuận lợi chuẩn hoá tham số dán qua nhiều ca kíp/đầu máy.
- Cắt gọn, ít backsplash: kiểm soát engagement và hình học đầu phun giúp đường keo sắc, sạch hơn, chạy dài ca ổn định.
- Thay thế dễ dàng: Saturn® là thay thế trực tiếp 237 series (H-200/H-400/E-350), giúp chuẩn hoá linh kiện và giảm downtime.
- Ghi chú kỹ thuật: Hex 13 mm; kèm tem nhãn bóc-dán ghi rõ vòng màu, part number, kích thước để dán tại trạm.
Ứng dụng tiêu biểu của đầu phun keo Nordson 322020
- Đóng gói tốc độ cao: bead/chấm hạt chính xác ở mí nắp, mí hộp, khay, bưu kiện; yêu cầu cutoff sạch để giảm dây chỉ.
- Lắp ráp công nghiệp: các mối dán nhỏ-trung bình cần quỹ đạo ổn định, bề mặt thành phẩm sạch và lặp lại.
- Vị trí lắp hạn chế/khó canh: hệ Saturn® giúp duy trì thông số sau thay béc; nếu cần góc thấp có thể tham khảo right-angle Saturn (15°/30°, đơn/kép).
Lưu ý: lựa chọn orifice/engagement phải theo yêu cầu bead, tốc độ và tính chất keo. 322020 là cấu hình 0,020 in / 0,050 in; nếu cần cutoff khác, xem các mã 322120/322220/322320 tương ứng engagement dài hơn.
Lắp đặt, thay thế & nhận diện màu

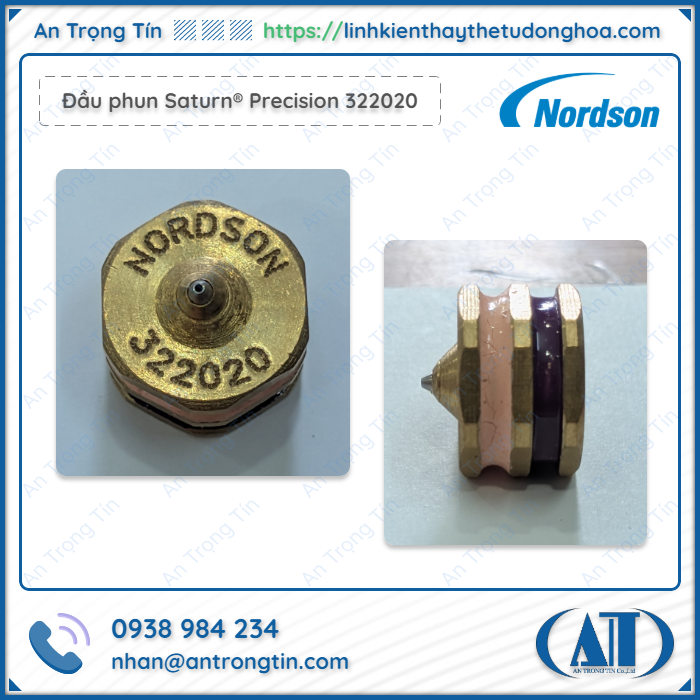

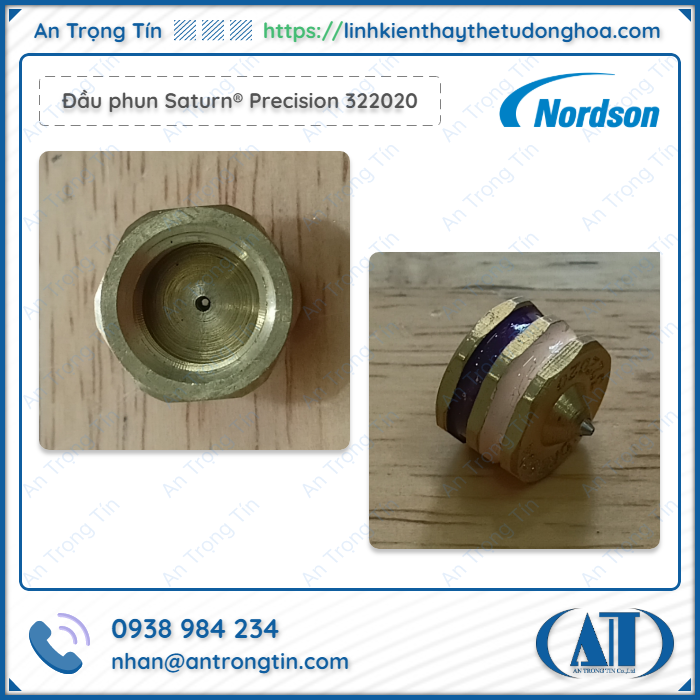

- Nhận diện đúng: nhìn vòng màu – Beige xác định 0,020 in; Purple xác định 0,050 in. Đối chiếu với nhãn kèm theo.
- Không trộn lẫn mã cũ: dùng part number 7 chữ số; không trộn với béc 6 chữ số đời trước.

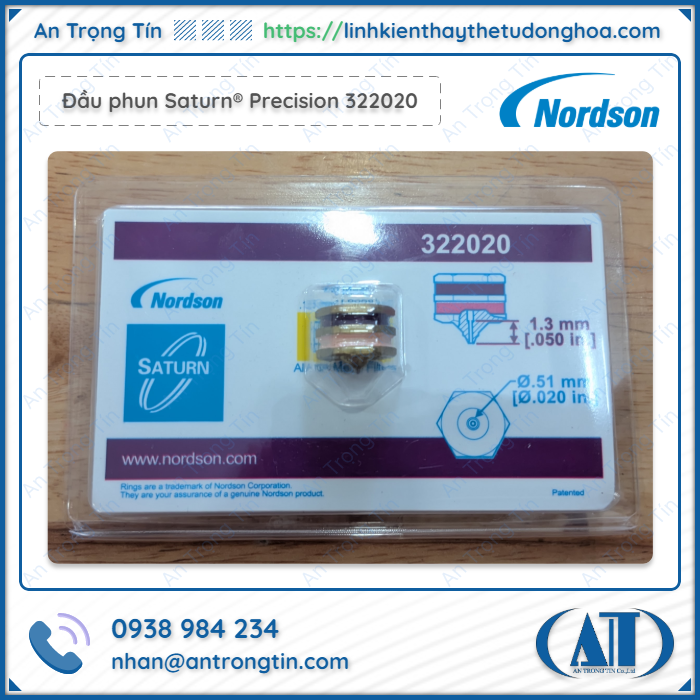

- Tiêu chuẩn hoá trạm dán: dán tem nhãn bóc-dán (đi kèm mỗi béc) ngay tại trạm để kỹ thuật viên đối chiếu nhanh khi thay.
- Thay thế 237 series: Saturn® thay trực tiếp 237 trên các module H-200/H-400/E-350, thuận tiện cho máy hiện hữu.
Lợi ích vận hành & chi phí
- Giảm phế & tăng chất lượng: nhờ ±4° và lưu lượng ổn định, hạn chế sai vị trí, giảm “pop-open”.
- Tiết kiệm keo dài hạn: tính đồng nhất giữa các béc cùng cỡ cho phép tối ưu “add-on” mà vẫn giữ độ bền mối dán.
- Giảm downtime: vòng màu Beige/Purple giúp thay chuẩn ngay từ đầu; tem nhãn dán trạm rút ngắn thao tác.
- Dây chuyền sạch hơn: đầu phun chuẩn cắt gọn, ít bắn ngược/đóng cặn, hỗ trợ chạy dài ca ổn định.
Bảng chọn liên quan (cùng orifice 0,020 in)
Nếu bạn cần giữ orifice 0,020 in nhưng thay đổi engagement để chỉnh vận tốc/cutoff, cân nhắc các mã sau (cùng nhóm Saturn® single-orifice):
- 322120: 0,020 in; 0,075 in (1,9 mm) engagement – vòng Beige/Brown.
- 322220: 0,020 in; 0,100 in (2,5 mm) engagement – vòng Beige/Blue.
- 322320: 0,020 in; 0,150 in (3,8 mm) engagement – vòng Beige/Green.
Chọn engagement dài hơn khi cần tăng ổn định cutoff ở ứng dụng đặc thù; ngắn hơn (như 322020) cho phản hồi cắt nhanh. (Hãy kiểm tra thực nghiệm trên dây chuyền trước khi chuẩn hoá.)
Câu hỏi thường gặp (FAQ)
1) 322020 có phù hợp thay béc 237 trên máy cũ?
Có. Saturn® được nêu là thay thế 237 series dùng trên H-200/H-400/E-350. Vui lòng đối chiếu part number và vòng màu trước khi lắp.
2) Màu Beige/Purple nghĩa là gì?
Beige = 0,020 in (0,51 mm) orifice; Purple = 0,050 in (1,3 mm) engagement. Đây là mã hoá nhanh để chọn đúng béc mỗi lần thay.
3) 322020 đạt độ chính xác đặt hạt bao nhiêu?
Saturn/Precision nozzles được công bố ±4° (thường 1–2° trong thử nghiệm), nhờ gia công dung sai chặt.
4) Có biến thể 0,020 in engagement khác không?
Có: 322120/322220/322320 (0,075/0,100/0,150 in). Chọn theo yêu cầu cutoff, tốc độ và tính chất keo.
Kết luận
Đầu phun keo Nordson 322020 là lựa chọn béc phun keo tin cậy cho bead/hạt 0,020 in với engagement 0,050 in. Hệ vòng màu Beige/Purple giúp thay đúng mã, độ chính xác ±4° và đồng nhất lưu lượng hỗ trợ chất lượng ổn định, giảm keo và giảm dừng máy. Nếu bạn cần cùng orifice nhưng cutoff khác, cân nhắc 322120/322220/322320.
Cần tư vấn chọn mã hoặc đối chiếu thay thế 237 series?
Xem thêm tại linhkienthaythetudonghoa.com hoặc gọi 0938 984 234 để được hỗ trợ kỹ thuật và báo giá.
